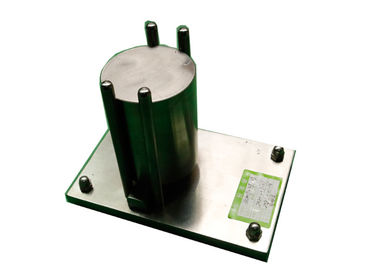

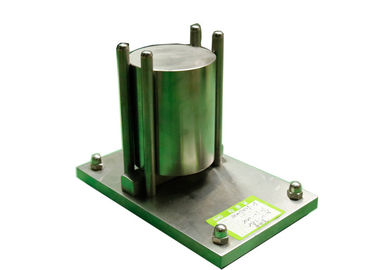

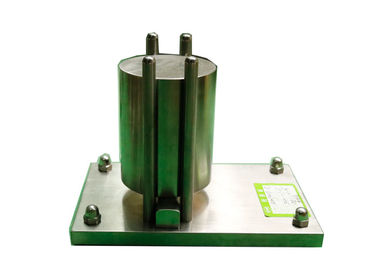

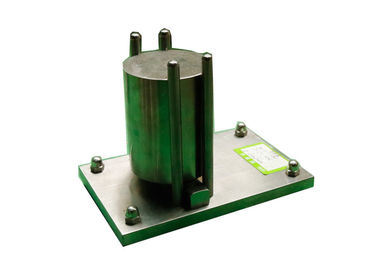

تجهیزات آزمایشگاه فشرده سازی مقاومت در برابر حرارت با IEC60884-1 شکل 38

تجهیزات آزمایشگاه آزمایش فشرده سازی مقاومت در برابر حرارت با IEC60884-1 شکل 38

استاندارد:

IEC 60884-1 "دوشاخه ها و پریزها برای مصارف خانگی و مشابه-قسمت 1: الزامات عمومی" بند 24.19 و شکل 38

شرح استاندارد:

کفن های خروجی های قابل حمل تحت آزمایش فشرده سازی در دمای محیط (5 25 25) درجه سانتی گراد در دستگاهی مشابه آنچه در شکل 38 نشان داده شده است ، قرار می گیرند.

این دستگاه شامل دو فک فولادی است که دارای استوانه ای به شعاع 25 میلی متر ، عرض 15 میلی متر و طول 50 میلی متر است.بسته به اندازه لوازم جانبی مورد آزمایش ، طول 50 میلی متر را می توان افزایش داد.

گوشه ها با شعاع 2.5 میلی متر گرد می شوند.

نمونه ها به گونه ای گیره شده اند که صورت جلویی فکها با صورت جلویی کفن منطبق است.

نیروی اعمال شده از طریق فکها (2 20 20) N است.

بعد از 1 دقیقه و در حالی که کفن هنوز تحت فشار است ، ابعاد باید با ورق استاندارد مناسب مطابقت داشته باشد.

آزمایش با چرخاندن نمونه 90 درجه تکرار می شود.

کاربرد:

برای آزمایش خواص مقاوم در برابر فشار لوازم جانبی الکتریکی و جعبه نصب تحت شرایط گرم شدن استفاده می شود.این تجهیزات آزمایش باید با جعبه گرمایش مورد استفاده قرار گیرد.

ویژگی:

این دستگاه شامل دو فک فولادی است که دارای استوانه ای به شعاع 25 میلی متر ، عرض 15 میلی متر و طول 50 میلی متر است.بسته به اندازه لوازم جانبی مورد آزمایش ، طول 50 میلی متر را می توان افزایش داد.گوشه ها با شعاع 2.5 میلی متر گرد می شوند.نمونه به گونه ای بین فک ها محکم شده است که این ناحیه در ناحیه ای که در حالت عادی استفاده می شود به آن فشار می آورد ، خط مرکزی فک ها تا حد ممکن با مرکز این ناحیه مطابقت دارد.نیروی اعمال شده از طریق فکها 20 N است. آزمایش در یک کابینت گرمایش در دمای (2 80 80) درجه سانتی گراد انجام می شود.

مولفه های:

1. وزن: 20N (شامل صفحات پرس متحرک)

2. اندازه صفحه فشار: طول: 50 میلی متر ، عرض: 15 میلی متر ، صورت استوانه ای: شعاع 25 میلی متر است ، گوشه ها با شعاع 2.5 میلی متر گرد می شوند.

3. داخل راهنمای فاصله: 50mm × 15.4mm

4. جنس: فولاد ضد زنگ 304

روش آزمون:

1. قبل از اولین استفاده ، کاربر باید با استانداردهای مربوطه برای استفاده م effectiveثرتر و مناسبتر از دستگاه آزمایش و تکمیل آزمایش آشنا باشد.

2. با توجه به الزامات استاندارد برای پیش تصفیه نمونه قبل از استفاده.

3. صفحه پرس (کوچک) بین راهنماها (سمت باریک) قرار دارد ، صورت استوانه ای به سمت بالا است ، نمونه به صورت افقی روی صفحه پرس قرار می گیرد ، سپس صفحه پرس (بزرگ) را روی نمونه قرار داده و صورت استوانه ای به سمت پایین است. ، در نهایت وزن را روی صفحه فشار دهید (بزرگ) ، زمان آزمایش 1 ساعت است.

توجه:

نمونه به گونه ای بین صفحات فشار دهنده چسبانده شده است که در این ناحیه که در حالت عادی استفاده می شود ، به آن فشار می آورند ، خط مرکزی صفحات تا حد ممکن با مرکز این ناحیه مطابقت دارد.
