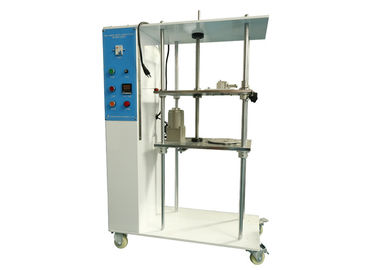

تجهیزات تست IEC60947-1 2 Rpm 500mm IEC

نام تجاری:	HongCe
شماره مدل:	HC9903A
مقدار تولیدی:	1 ست
قیمت:	Negotiatable
شرایط پرداخت:	T / T
توانایی عرضه:	10 مجموعه / ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

استاندارد:

IEC60947-1

ارتفاع تست:

250 ~ 500 میلی متر

قطر چرخش:

75 میلی متر

نرخ تست:

10±2 دور در دقیقه

قطر سوراخ فرول:

6.5 ~ 28.6 میلی متر

زمان تست:

0 تا 9999

جزئیات بسته بندی:

تخته سه لا

برجسته کردن:

تجهیزات تست IEC 500 میلی متری

تجهیزات تست IEC 60947-1

تجهیزات تست IEC 2 دور در دقیقه

توضیحات محصول

10 دور در دقیقه ± 2 دور در دقیقه تجهیزات تست IEC دستگاه تست خمش برای هادی ها ارتفاع 250 ~ 500 میلی متر بوش در 15 میلی متر

استاندارد:
IEC 60947-1 ' تابلو و تجهیزات کنترل ولتاژ پایین - قسمت 1: قوانین عمومی بند 8.2.4.3، شکل 1

توضیحات استاندارد:

این آزمایش باید با تجهیزات تست مناسب انجام شود.تعداد مشخص شده هادی باید به ترمینال متصل شود.طول هادی های آزمایش باید 75 میلی متر بیشتر از ارتفاع H مشخص شده در جدول 5 باشد. پیچ های گیره باید با گشتاور مطابق با جدول 4 یا با گشتاور مشخص شده توسط سازنده سفت شوند.دستگاه آزمایش شده باید همانطور که در شکل 1 نشان داده شده است محکم شود.

هر رسانا طبق روش زیر تحت حرکات دایره ای قرار می گیرد:

انتهای هادی تحت آزمایش باید از یک بوش با اندازه مناسب در صفحه ای که در ارتفاع H زیر ترمینال تجهیزات قرار دارد، همانطور که در جدول 5 نشان داده شده است عبور داده شود. سایر هادی ها باید خم شوند تا تأثیری بر نتیجه آزمایش نداشته باشند. .بوشینگ باید در صفحه افقی متحدالمرکز با هادی قرار گیرد.بوش باید طوری جابجا شود که خط مرکزی آن دایره ای به قطر 75 میلی متر در اطراف مرکز آن در صفحه افقی با سرعت 1 0 rpm ± 2 rpm توصیف کند.فاصله بین دهانه ترمینال و سطح بالایی بوشینگ باید در عرض 15 میلی متر از ارتفاع H در جدول 5 باشد. بوشینگ باید روغن کاری شود تا از اتصال، پیچش یا چرخش هادی عایق جلوگیری شود.جرمی که در جدول 5 مشخص شده است باید از انتهای هادی معلق شود.آزمون باید از 135 دور پیوسته تشکیل شود.

در طول آزمایش، هادی نباید از ترمینال خارج شود و در نزدیکی واحد گیره شکسته نشود.

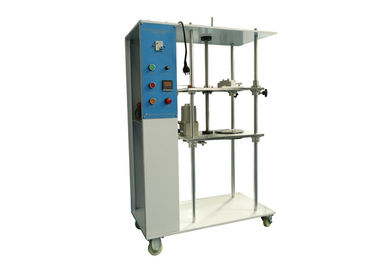

تجهیزات تست IEC60947-1 2 Rpm 500mm IEC 0

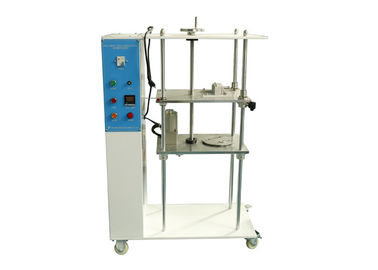

تجهیزات تست IEC60947-1 2 Rpm 500mm IEC 1

کاربرد:
برای قضاوت در مورد اینکه آیا طراحی و ساختار ترمینال پیچ گیره مطابق با الزامات عدم آسیب بیش از حد به سیم است یا خیر استفاده می شود.علاوه بر این، برای بررسی اینکه آیا ترمینال پیچ گیره می تواند در طول فرآیند استفاده معمولی تنش را تحمل کند، استفاده می شود.

مولفه های:

مدل	HC9903A
نرخ تست	10±2 دور در دقیقه
قطر چرخش	75 میلی متر
زمان تست	0-9999
وزن ها	0.2, 0.3، 0.4، 0.7، 0.9، 1.4، 2، 2.9، 4.5، 5.9، 6.8، 8.6، 9.5، 10.4، 14، 15، 16.8، 20، 22.7 کیلوگرم (وزن ها روی هم قرار گرفته اند)
ارتفاع تست	250 ~ 500 میلی متر
قطر سوراخ فرول	6.5 میلی متر، 9.5 میلی متر، 13 میلی متر، 14.5 میلی متر، 15.9 میلی متر، 19.1 میلی متر، 22.2 میلی متر، 25.4 میلی متر و 28.6 میلی متر، 9 عدد
استانداردها	IEC60947-1

جدول لیست وزن:

خیر	وزن وزن (کیلوگرم)	تعداد
1#	0.2 با قلاب	1 کامپیوتر
2#	0.3 با قلاب	1 کامپیوتر
3#	0.4 با قلاب	1 کامپیوتر
4#	0.7 با قلاب	1 کامپیوتر
5#	0.7 از طریق سوراخ	2 عدد
6#	0.9 با قلاب	1 کامپیوتر
7#	0.9 از طریق سوراخ	2 عدد
8#	1.4 با قلاب	1 کامپیوتر
9#	2 با قلاب	1 کامپیوتر
10#	2 از طریق سوراخ	1 کامپیوتر
11#	2.3 از طریق سوراخ	1 کامپیوتر
12#	4.5 با قلاب	1 کامپیوتر
13#	4.5 از طریق سوراخ	1 کامپیوتر
14#	6.8 با قلاب	1 کامپیوتر
15#	سوراخ 6.8	1 کامپیوتر
16#	8 .2 با قلاب	1 کامپیوتر

جدول ترکیب وزن ها:

وزن مورد نیاز (کیلوگرم)	محل سکونت
0.2	1#
0.3	2#
0.4	3#
0.7	4#
0.9	6#
1.4	8#
2	9#
2.9	9#+7#
4.5	12#
5.9	12#2*5#
8.6	14#+2*7#
9.5	9#+13#+11#+5#
10.4	12#+13#+2*5#
14	14#+13#+10#+5#
15	16#+15#
16.8	16#+13#+11#+2*7#
20	16#+15#+11#+10#+5#
22.7	16#+15#+13#+11#+7#

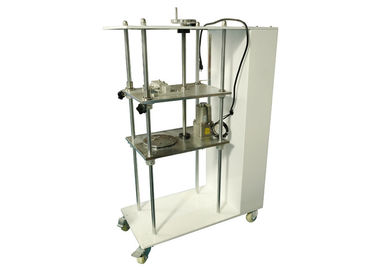

تجهیزات تست IEC60947-1 2 Rpm 500mm IEC 2
