0-360 ° / S PLC تستر استقامت درب یخچال کنترل یکپارچه هوشمند

0-360 ° / s PLC کنترل کننده یکپارچه هوشمند درایو تستر استقامت


پروژه تست:
IEC 60335-2-24 بند 22.112

درب و درب محفظه در تجهیزات آزمایش لوازم خانگی

22.11 2 درها و درهای محفظه ها در وسایل دارای فضای خالی باید قابلیت باز شدن از داخل را داشته باشند.
انطباق با آزمون زیر بررسی می شود.
دستگاه خالی از منبع تغذیه جدا می شود ، بر روی یک تکیه گاه افقی قرار می گیرد و مطابق با دستورالعمل نصب ، با کاستورها و غلتک ها ، در صورت وجود ، جهت دار ، تنظیم یا مسدود شده است تا از حرکت دستگاه جلوگیری کند.در صورت وجود قفل درها یا درها قفل نشده است.
درها و درب ها برای مدت 15 دقیقه بسته می شوند.
سپس نیرویی به یک نقطه ، معادل یک نقطه داخلی قابل دسترسی ، از هر درب یا درب مناسب دستگاه ، در نقطه میانی لبه دورتر از محور لولا در جهت عمود بر صفحه درب یا درب وارد می شود.
نیرو باید با سرعت بیش از 15 N / s اعمال شود و درب یا درب باید قبل از اینکه نیرو از 70 N بیشتر شود باز شود.


IEC 62552 بند 11.2 ، بند 11.3

تست استقامت درها ، درب ها و کشوها

11.2 درب و درب خارجی
11.2.1 شرایط آزمون / آماده سازی
دمای محیط باید بین +16 درجه سانتیگراد تا 32+ درجه سانتی گراد باشد.
دستگاه برودتی خاموش باشد.
قفسه (های) درب به ترتیب مناسب مطابق با 13.3.2.8 یا بند 12 بارگیری می شود.
11.2.2 توالی افتتاحیه (شکل 4 را ببینید)
حرکت درب باید از زاویه 0 درجه تا زاویه باز شدن بین 5 درجه و 15 درجه کنترل شود و به دنبال آن حرکت آزاد درب انجام می شود ، حرکت کنترل شده تقریباً سینوسی است.باز شدن درب باید در سه ماهه اول دوره چرخه انجام شود.
11.2.3 توالی بسته شدن (شکل 4 را ببینید)
حرکت درب باید از زاویه باز شدن 45 درجه تا زاویه بین 40 تا 35 درجه کنترل شود و به دنبال آن حرکت آزاد درب و بسته شدن آن همانند استفاده عادی است.
تعداد چرخه ها در دقیقه 10 تا 25 باشد.
- برای محفظه هایی با دمای داخلی TW - 6 درجه سانتیگراد ، درب ها و درب های خارجی باید بدون خراب شدن 100000 عملیات باز و بسته شدن را تحمل کنند که این امر می تواند به نفوذ هوا به درب یا درب آسیب برساند.
- برای محفظه هایی که دمای داخلی آنها 6 درجه سانتیگراد است ، درب ها و درب های خارجی باید 30000 عملیات باز و بسته شدن بدون خرابی را تحمل کنند که این امر می تواند به سختی هوا در یا درب آسیب برساند.
انطباق با استفاده از آزمون مطابق بند 9 پس از انجام مراحل بررسی می شود.

11.3 کشوهای خارجی
11.3.1 شرایط آزمون / آماده سازی
دمای محیط باید بین +16 درجه سانتیگراد تا 32+ درجه سانتی گراد باشد.
دستگاه برودتی خاموش باشد.
کلیه سبدها ، قفسه ها و ظروف طبق بند 12 بارگیری می شوند.
11.3.2 توالی افتتاحیه (شکل 5 را ببینید)
کشوها باید در فاصله 15 میلی متر تا 20 میلی متر از موقعیت کاملاً بازشان کشیده شوند.
11.3.3 توالی بسته شدن (شکل 5 را ببینید)
کشوها باید در حالت معمول از 15 تا 20 میلی متر از موقعیت کاملاً بازشان بسته شوند.

تعداد چرخه ها در هر دقیقه باید بین 5 تا 10 باشد.
- برای محفظه هایی با دمای داخلی TW - 6 درجه سانتیگراد ،
1) تک کشوها باید 100000 را تحمل کنند ، و
2) چندین کشو باید 50000 را تحمل کند ،
عملیات باز و بسته شدن بدون خراب شدن که می تواند به سختی هوا در آب بندی کشو آسیب برساند.
- برای محفظه هایی که دمای داخلی آنها 6 درجه سانتیگراد است ، هر کشو باید 30000 عملیات باز و بسته شدن بدون خرابی را تحمل کند که این امر می تواند به هوای محکم آب بندی کشو آسیب برساند.
انطباق با استفاده از آزمون مطابق بند 9 پس از انجام مراحل بررسی می شود.


پارامترهای فنی:

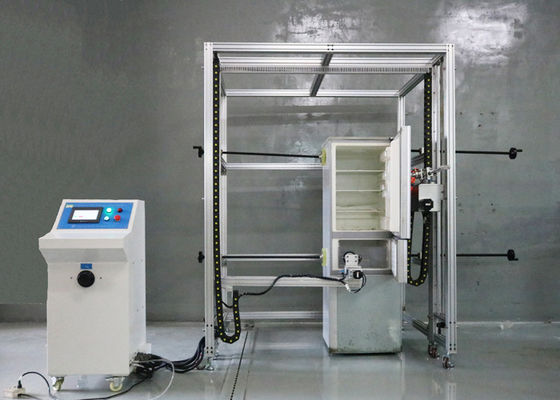

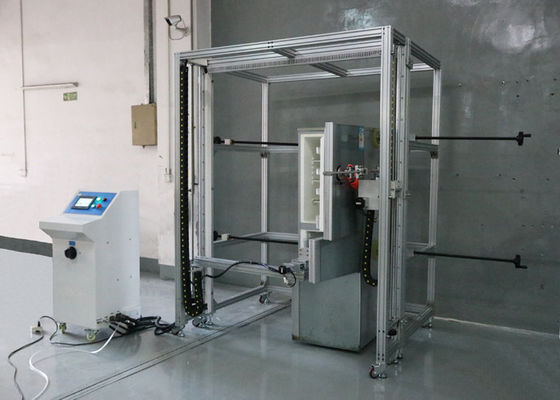

نمای تصویر:
