تجهیزات تست فیلم صوتی ژنراتور سیگنال تلویزیون رنگی - 1Vp-p / 75Ω - Y ، RY ، BY

Name: تجهیزات تست فیلم صوتی ژنراتور سیگنال تلویزیون رنگی - 1Vp-p / 75Ω - Y ، RY ، BY
Brand: Guangzhou HongCe Equipment Co., Ltd.
SKU: AS305E
Price: 5,000.00 USD
Availability: InStock

نام تجاری:	HongCe
شماره مدل:	AS305E
مقدار تولیدی:	1 ست
قیمت:	قابل مذاکره
شرایط پرداخت:	T / T
توانایی عرضه:	10 مجموعه در هر ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration certificate(cost additional)

نام:

ژنراتور سیگنال رنگی

ضمانتنامه:

1 سال

دامنه خروجی:

.51.5Vp-p (قابل تنظیم 0-1.5Vp-p) / 75Ω

قطبیت:

قطبیت مثبت

سطح خالی:

0 ± 0.2VDC

نسبت سیگنال همزمان:

30٪

دامنه ورودی:

1Vp-p / 75Ω (میزان مدولاسیون حدود 82٪)

جزئیات بسته بندی:

جعبه کارتن

برجسته کردن:

قطبش مثبت تجهیزات تست فیلم صوتی

تجهیزات تست فیلم صوتی 15kHz

توضیحات محصول

تجهیزات تست فیلم صوتی ژنراتور سیگنال تلویزیونی رنگی - 1Vp-p / 75Ω - Y ، RY ، BY

اطلاعات محصول:

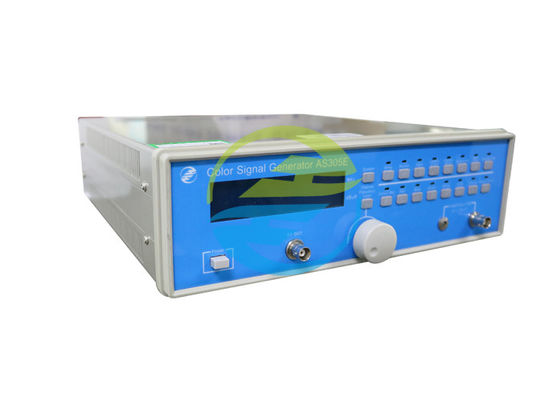

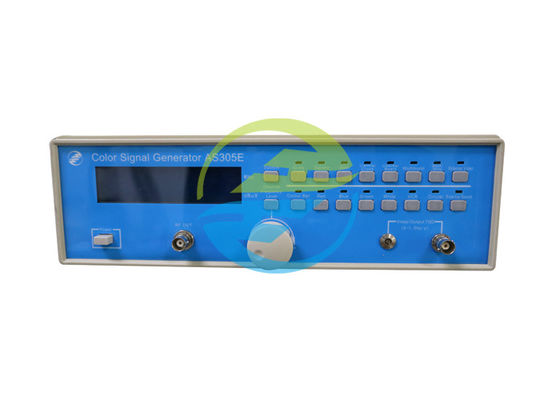

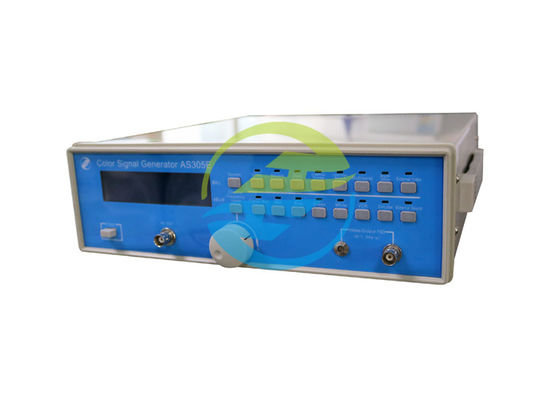

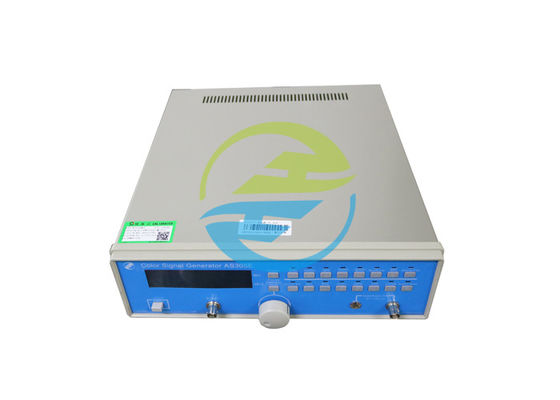

ژنراتور سیگنال تلویزیون رنگی AS305E یک مولد سیگنال تلویزیونی رنگی تمام کانال و چند استاندارد است.برای اطمینان از اینکه سیگنال دارای ویژگیهای سازگار در کل پهنای باند تلویزیون است ، از مدولاسیون باند جانبی وستیجیال فرکانس متوسط و سپس حالت تبدیل فرکانس استفاده می کند ، بنابراین می تواند به عنوان منبع سیگنال تلویزیون در سطح استاندارد و یک مدولاتور با کارایی بالا استفاده شود.کانال ، فرکانس ، فرمت تلویزیون و سطح خروجی منبع سیگنال همگی به طور همزمان در یک صفحه LCD نمایش داده می شوند.هر سیگنال ویدئویی دارای کلید و دستورالعمل مستقل است ، بنابراین عملکرد و استفاده از آن بسیار راحت است و صفحه نمایش بصری است.تجهیزات تست صوتی تصویری

ژنراتور سیگنال تجهیزات تست صوتی تصویرینه تنها سیگنال ویدئویی و سیگنال فرکانس رادیویی دارد (دامنه خروجی سیگنال ویدئویی و سیگنال فرکانس رادیویی هر دو متغیر است) ، بلکه دارای سیگنال ویدیوی خارجی و عملکرد مدولاسیون ورودی سیگنال صوتی است.سیگنال تفکیک رنگ و روشنایی (S-VIDEO) را می توان در صورت لزوم ، سیگنال مولفه ویدئو (Y ، RY ، BY) ، همگام سازی ، خروجی سیگنال پالس خالی اضافه کرد.مولد سیگنال برای موسسات تحقیقاتی علمی ، مدارس ، کارخانه ها و واحدهای دیگر بسیار مناسب است.

پارامتر:

خروجی سیگنال ویدیوییتجهیزات تست صوتی تصویری
دامنه خروجی	1.5Vp-p (قابل تنظیم 0-1.5Vp-p) / 75Ω
قطبیت	قطبیت مثبت
سطح خالی	0 ± 0.2VDC
نسبت سیگنال همزمان	30٪
ورودی سیگنال ویدئویی خارجی
دامنه ورودی	1Vp-p / 75Ω (میزان مدولاسیون حدود 82٪)
قطبیت	قطبیت مثبت
سیگنال کرومینانس
فرکانس حامل کرومینانس	4.433619 مگاهرتز PLA / BDGHIK 3.579545 مگاهرتز NTSC / M
خطای فاز کرومینانس	همگام سازی رنگ + 3 درجه هر رنگ ± 5 درجه
سیگنال صوتی داخلی	1kHz ± 10٪ موج سینوسی
ورودی سیگنال صوتی خارجی
محدوده فرکانس صوتی خارجی	20Hz-15kHz
دامنه ورودی صوتی خارجی	420mV / rms (انحراف فرکانس در 1kHz حدود ± 50 kHz است)
سیستم عامل تولید کننده سیگنال	PAL / BG ، PAL / I ، PAL / DK ، NTSC / M (اختیاری)
حامل ویدئو و صدا
محدوده فرکانس حامل ویدئو	45 مگاهرتز ～ 871.25 مگاهرتز
خطای فرکانس	≤7 × 10－5
دامنه خروجی	50-110 + 10 -5 dBuV / 75Ω
حالت مدولاسیون ویدئو	AM / منفی
فاصله حامل صوتی و حامل فیلم	4.5 مگاهرتز NTSC / M 5.5 مگاهرتز PLA / BGH 6.0 مگاهرتز PLA / I. 6.5 مگاهرتز PLA / DK
نسبت حامل ویدئو به حامل صوتی	13 ± 3dB
از مهار باند خارج شده است	d 50dB
سیگنال تصویر
خاکستری	سیگنال نردبان خیابانی 8 سطح خطی (از سیاه به سفید)
مربع	11 میله افقی × 15 میله عمودی
نقطه	افقی 15 امتیاز x عمودی 11 امتیاز
صلیب مرکز تجهیزات تست صوتی تصویری	3 میله از 1 خط عمودی مرکز ، 2 برای خط مرز چپ. 3 نوار 1 برای خط مرکز ، 2 برای خط مرز بالا و پایین.
شبکه سیاه و سفید	16 شبکه افقی × 12 شبکه عمودی
گروه چند موج	سیگنالهای 0.8 تا 5 مگاهرتز تک فرکانسی از 8 گروه
نیمه سیاه و نیمه سفید	نیمه سمت چپ سیاه و نیمه راست سفید است
رنگ استاندارد	قالب محدوده: 100/0/75/0 سیستم PAL 77 / 7.5 / 77 / 7.5 NTSC
زمینه قرمز	قالب دامنه: مطابق با همان رنگ است
مزرعه سبز	قالب دامنه: مطابق با همان رنگ است
زمینه آبی	قالب دامنه: مطابق با همان رنگ است
میدان سفید	100٪ سفید
چهار بردار	Y = 50٪
حلقه	Y = 100٪ ، شعاع مربع 4.5
