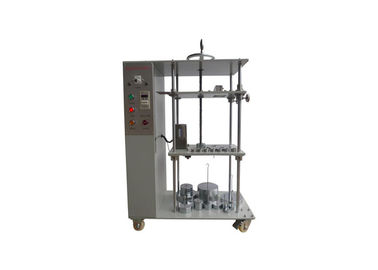

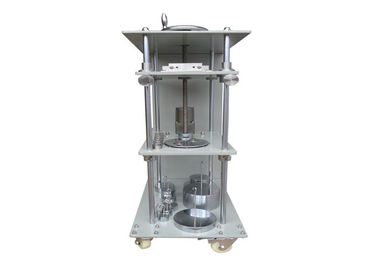

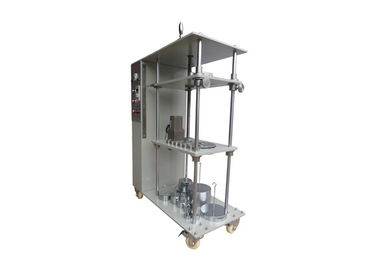

IEC60884 / IEC60947 تجهیزات آزمون تست کشش سیم
بررسی اجمالی محصولات:
این دستگاه تست نیز دستگاه آزمون برای بررسی درجه آسیب سیم است که به بسیاری از استانداردهای مانند IEC60884، IEC60947 و غیره تایید می شود. این انطباق برای قضاوت در مورد این که آیا طراحی و ساختار ترمینال پیچ متصل شده با نیاز به آسیب ناپذیر سیم ساخته شده است یا نه، استفاده می شود. علاوه بر این، آن نیز مورد استفاده قرار گیرد برای بررسی اینکه آیا ترمینال پیچ اتصال می تواند استرس را در طول فرایند استفاده نرمال تحمل کند.

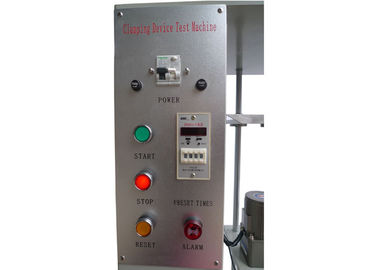

زمان آزمایش می تواند قبل از آزمون تعیین شده باشد، و هنگامی که زمان آزمایش به پایان رسیده است، اخطار متوقف می شود به طور خودکار با زنگ هشدار.
تفاوت عمده بین CL-1 و CL-2 این است که تست آسیب بزرگ سیم می تواند از طریق CL-2 حاصل شود. ارتفاع تجهیزات را می توان به 464 میلیمتر تنظیم کرد. بر این اساس، وزن چرخشی را می توان به حداکثر 22.7 کیلوگرم و حداکثر وزن تنش 578N رسیده است. این بستگی به وضعیت واقعی انتخاب آنها دارد.
پارامترهای فنی:
منبع تغذیه: AC220V 50Hz یا 115V 60Hz
محدوده تعداد شمارش: 1 ~ 9999 (150 بار (15 دقیقه) به طور پیش فرض است.
میزان تست: (2 ± 10) r / min
وزن چرخشی: 34 عدد.
کشش وزن: 13 عدد
قطر چرخشی: 75 میلیمتر
قطر سوراخ سوراخ: 6.4،6،5،9،5،12،7،13،14،3،14،5،15،9،19.1،22،2،25،4،28.6 میلی متر

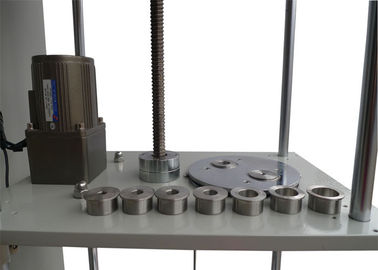

قطر حفره بوشه (میلی متر): 6.5.9.5،13،14.5 (می توان آن را سفارشی کرد)
ارتفاع (H) (mm): 260-480mm
اندازه: 790mmX400mmX1100mm
مقطع سیم (mm²) | قطر سوراخ سوراخ (میلی متر) | ارتفاع (میلی متر) | وزن جسم (کیلوگرم) | نیروی کششی (N) |
0.2 | 6.4 | 260 | 0.3 | 10 |
- | 6.4 | 260 | 0.3 | 20 |
0.5 | (6.4) 6.5 | 260 | 0.3 | 30 |
0.75 | (6.4) 6.5 | 260 | 0.4 | 30 |
1.0 | (6.4) 6.5 | 260 | 0.4 | 35 |
1.5 | (6.4) 6.5 | 260 | 0.4 | 40 |
2.5 | 9.5 | (279) 280 | 0.7 | 50 |
4.0 | 9.5 | (279) 280 | 0.9 | 60 |
6.0 | 9.5 | (279) 280 | 1.4 | 80 |
10.0 | 9.5 | (279) 280 | 2.0 | 90 |
16.0 | (12.7) 13.0 | (298) 300 | 2.9 | 100 |
25.0 | (12.7) 13.0 | (298) 300 | 4.5 | 135 |
- | (14.3) 14.5 | (318) 320 | 5.9 | 156 |
35 | (14.3) 14.5 | (318) 320 | 6.8 | 190 |
- | 15.9 | 343 | 8.6 | 236 |
50 | 15.9 | 343 | 9.5 | 236 |
70 | 19.1 | 368 | 10.4 | 285 |
95 | 19.1 | 368 | 14 | 351 |
- | 19.1 | 368 | 14 | 427 |
120 | 22.2 | 406 | 14 | 427 |
150 | 22.2 | 406 | 15 | 427 |
185 | 25.4 | 432 | 16.8 | 503 |
- | 25.4 | 432 | 16.8 | 503 |
240 | 28.6 | 464 | 20 | 578 |
300 | 28.6 | 464 | 22.7 | 578 |
1، ارتفاع: ± 15mm. 2، اگر قطر سوراخ سوراخ بزرگ به اندازه کافی بزرگ نیست، شما می توانید بزرگتر را انتخاب کنید. 3، عدد در () عدد در استاندارد IEC60947 است. | ||||
