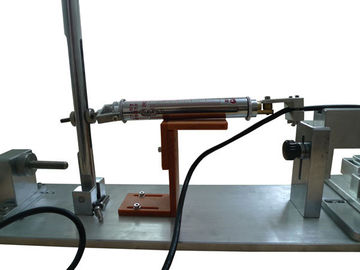

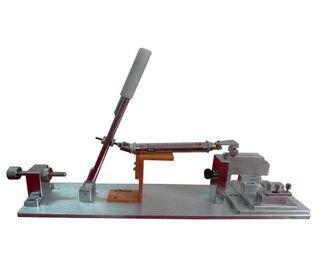

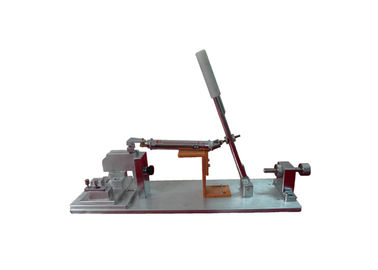

0-100N IEC60320-1 سوئیچ تستر جفت جانبی کشیدن دستگاه تست

دستگاه تست کشش جانبی سوپاپ

اطلاعات محصول:

این دستگاه با توجه به IEC60320-1، شکل 19 نیاز استاندارد برای طراحی است. این برای تست خروج ورودی دستگاه در شرایط اتصال با نیرو استفاده می شود، به همین علت برای تست مقاومت مکانیکی اتصال.

پارامترهای فنی:

1، ارتفاع خمشی کابل انعطاف پذیر: 40 ± 2 میلی متر، قابل تنظیم.

2، محدوده کشش: 0-100N.

3، راه را بکشید: عملیات دستی، 50 بار در یک جهت و سپس 50 بار در جهت مخالف.

4، انتخاب هادی و جدول تطبیقی ​​مربوط به تست جانبی

جدول 7 - مقادیر لبه های جانبی استفاده شده است

با استفاده از روش:

1. سوکت ورودی دستگاه مربوطه را با توجه به آزمون مورد نیاز اتصال برای نصب و محکم کردن انتخاب کنید.

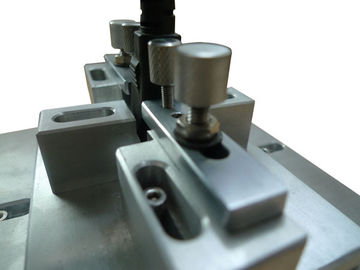

2. اتصال را به سوکت ورودی دستگاه وصل کنید، می توانید بلوک تنظیم درست را برای دیگر کانکتور های خاص تنظیم کنید.

3. با پایان تعادل بهار برای اتصال کابل نرم، قفل بر روی بلوک حمایت از باکلیات.

4. برای کشیدن اتصال به نیروی آزمون مورد نیاز، و موقعیت را می توان تنظیم.

5. آزمون عادی، پس از کشیدن 50 بار، چرخش اتصال و سوکت ورودی دستگاه 180 درجه، و سپس 50 بار بکشید. لازم نیست که پایان تعادل بهار را آزاد کنید، سپس چرخش متناظر.

پس از آزمون، آیا برای ورود به آزمون پیگیری بر اساس اتصال متاسف است یا خیر.

توجه داشته باشید:

1. اطمینان حاصل کنید که ترمینال چسبیده است و در هنگام آزمایش، به ایمنی توجه داشته باشید.

2. هنگامی که مقیاس بهار در مورد استفاده نمی شود، باید حالت شل شود؛

3. دستگاه باید خشک و ضد گرد و غبار نگه داشته شود، پس از اتمام آزمایش، توجه به نگهداری تجهیزات را جلب می کند.
