جزئیات محصول:
پرداخت:
|
استاندارد: | بند 23 IEC60884-1 | وزن: | 2N / 3N / 5N / 7N / 8.5N |
---|---|---|---|
قطر دیسک گشتاور: | 100mm | گشتاور: | 0.1Nm / 0.15Nm / 0.25Nm / 0.35Nm / 0.425Nm |
برجسته: | ,,socket tester |

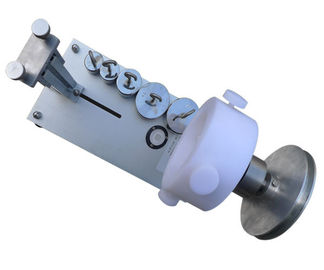

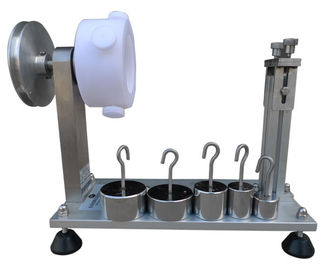

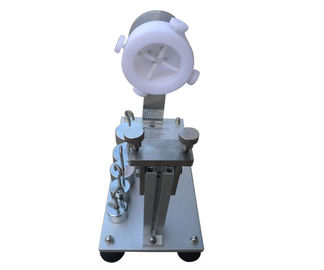

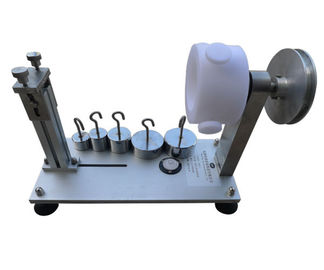

دستگاه انعطاف پذیر کابل گشتاور تست برای بند ناف لنگرگاه IEC60884-1
جزئیات محصول:
این تستر مطابق IEC60884-1 بند 23.2.After حفظ طناب تست. کابل ها، انعطاف پذیری است به مدت 1 دقیقه به گشتاور در جدول زیر مشخص شده قرار:
مقدار گشتاور آزمون برای لنگرگاه بند ناف:
امتیاز از پلاگین و یا قابل حمل سوکت خروجی | کابل های انعطاف پذیر (تعداد هسته × مساحت اسمی مقطعی در mm2 در) |
2 * 0.5 | 2 * 0.75 | 3 * 0.5 | 3 * 0.75 | (2 یا بیشتر) * 1 | |
تا و از جمله | 0،10Nm | 0.15Nm | 0.15Nm | 0.25Nm | 0.25Nm |
16A 250V و بالا | - | - | - | - | 0.35Nm |
بالا 16A | - | - | - | - | 0.425Nm |
کابل ها، انعطاف پذیری است و سپس 100 بار در معرض کشش:
پس از آزمون، کابل انعطاف پذیر نباید توسط بیش از 2 میلی متر آواره شده اند. برای لوازم جانبی rewirable، پایان هادی باید نه به طرز محسوسی در پایانه منتقل شده اند. لوازم جانبی غیر rewirable، باید بدون استراحت در اتصالات الکتریکی باشد. برای اندازه گیری از جابجایی طولی، یک علامت بر روی کابل های انعطاف پذیر در فاصله حدود 20 میلی متر از انتهای نمونه و یا گارد کابل انعطاف پذیر ساخته شده است، قبل از اینکه به کشش قرار می گیرند.
لوازم جانبی غیر rewirable، اگر هیچ پایان قطعی نمونه و یا گارد کابل انعطاف پذیر وجود دارد، یک علامت اضافی در بدن از نمونه ساخته شده است.
جابه جایی از علامت بر روی کابل های انعطاف پذیر در رابطه با نمونه و یا گارد کابل انعطاف پذیر اندازه گیری می شود در حالی که کابل انعطاف پذیر است به کشش قرار می گیرند.
نیش ترمزی میزند عملا بدون پرشهای هر بار به مدت 1 ثانیه اعمال می شود.
مراقبت باید انجام شود تا اعمال کشش در همان تمام قطعات (هسته، عایق و غلاف) از کابل های انعطاف پذیر به طور همزمان.
وزن: 2N / 3N / 5N / 7N / 8.5N * 1
مطابق با استاندارد: IEC60884 بند 23.2 (جدول 18)، VDE0620 بند 23.2 (table18)
