IEC60950-1 زمان بازپخت تستر احتراق سیم داغ 8s-12s توان 0.26W/Mm±4%

تستر جرقه زنی سیم داغ IEC60950-1، زمان بازپخت 8s-12s، توان 0.26W/mm±4%

M.1 تست احتراق سیم داغ
M.1.1
پنج نمونه از هر ماده باید آزمایش شود.نمونه ها باید 150 میلی متر طول و 13 میلی متر عرض داشته باشند و ضخامت آنها توسط سازنده مواد مشخص شده باشد.
لبه ها باید عاری از سوراخ، باله و غیره باشند.
M.1.2
باید از سیم نیکروم (80 درصد نیکل، 20 درصد کروم، بدون آهن) (250 ± 5) میلی‌متر با قطر تقریباً 0.5 میلی‌متر و دارای مقاومت سرمایی تقریباً 5.28 Ω بر متر استفاده شود.سیم باید در طول مستقیم به یک منبع توان متغیر متصل شود که تنظیم شده است تا باعث اتلاف توان 0.26 W/mm در سیم برای مدت 8 ثانیه تا 12 ثانیه شود.
پس از خنک شدن، سیم باید دور یک نمونه پیچیده شود تا پنج دور کامل با فاصله 6 میلی متر از هم تشکیل شود.
M.1.3
نمونه پیچیده شده باید در یک موقعیت افقی نگه داشته شود و انتهای سیم به منبع برق متغیر متصل شود، که مجدداً به گونه ای تنظیم می شود که 0.26 W/mm در سیم پخش شود (شکل M.1 را ببینید).

M.1.4
آزمایش را با انرژی دادن به مدار شروع کنید تا جریانی از سیم بخاری عبور کند و چگالی توان خطی 0.26 W/mm را ایجاد کند.
M.1.5
حرارت دادن را تا زمان مشتعل شدن نمونه آزمایشی ادامه دهید.هنگامی که احتراق رخ می دهد، برق را قطع کنید و زمان اشتعال را ثبت کنید.
اگر احتراق در عرض 120 ثانیه رخ نداد، آزمایش را متوقف کنید.برای نمونه هایی که بدون احتراق از طریق سیم ذوب می شوند، زمانی که نمونه دیگر در تماس نزدیک با هر پنج دور سیم بخاری نیست، آزمایش را متوقف کنید.
M.1.6
آزمایش باید بر روی نمونه های باقی مانده تکرار شود.
M.1.7
میانگین زمان اشتعال و ضخامت هر مجموعه از نمونه ها باید ثبت شود.

استاندارد:IEC60950-1,IEC60947-1:2011,IEC60695-2-20.تجهیزات تست اشتعال پذیری

کاربرد:برای محصولات الکتریکی و الکترونیکی، مواد لوازم خانگی برای انجام تست خطرناک احتراق مناسب است.این منبع گرما یا منبع احتراق را شبیه سازی می کند که جزء درخشش و مقاومت اضافه بار را شبیه سازی می کند که ممکن است در مدت زمان کوتاهی باعث ایجاد تنش حرارتی شود.

تست sکافی:تجهیزات فناوری اطلاعات، سوئیچ ولتاژ پایین و قطعات تجهیزات کنترل.تجهیزات تست اشتعال پذیری

ویژگی:تست احتراق سیم‌پیچ گرم از اندازه خاص (طول ф0.5 میلی‌متر: 250 میلی‌متر) و مواد خاص (Ni80/Cr20) نوار گرمکن که با قدرت گرمایش مورد نیاز (0.26 وات بر میلی‌متر) و زمان (8 ثانیه تا 12 ثانیه) از قبل بازپخت شده است، استفاده می‌کند. ).سپس با توجه به کشش بسته بندی سیم خاص (5.4 نیوتن) و فاصله بسته بندی سیم معین (6.35 میلی متر)، نوار گرمکن سیم پیچ را به مدت 5 چرخه روی نمونه قرار دهید.در مرحله بعد، نمونه را با نوار گرمکن بسته بندی کنید تا تا 120 ثانیه تحت قدرت گرمایش تعیین شده (0.26 وات بر میلی متر) آزمایش کنید تا کاربران بتوانند خطر آتش سوزی را بر اساس اشتعال نمونه و زمان اشتعال قضاوت کنند.تجهیزات تست اشتعال پذیری

پآرامترها:

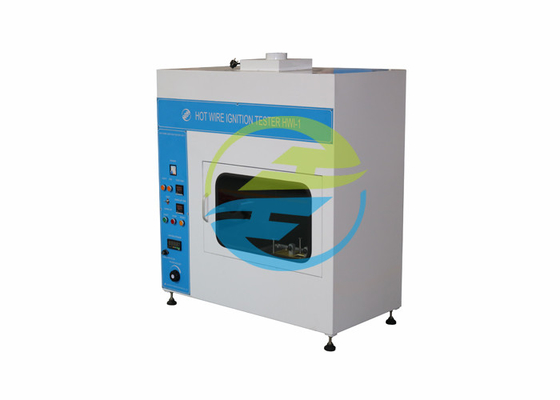

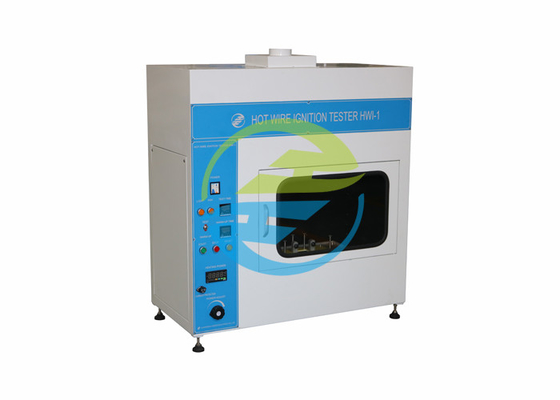

تصویربرای مرجع:
