| محل منبع: | چین |
| نام تجاری: | HongCe |
| گواهی: | TUV、ITS、CSA、BV、SGS 、CNAS(cost additional) |
| شماره مدل: | GW-1 |
| مقدار حداقل تعداد سفارش: | ۱ عدد |
|---|---|
| قیمت: | Negotiatable |
| جزئیات بسته بندی: | تخته سه لا |
| زمان تحویل: | 25 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 5 مجموعه در هر ماه |
| نوسان دما: | <3 | حداکثر عمق گرمایش: | 7 میلی متر ± 0.5 میلی متر |
|---|---|---|---|
| سرعت حرکت: | 10 میلی متر در ثانیه 25 میلی متر در ثانیه | زمان تست: | 30s ± 0.1s |
| برجسته: | ,,flame test equipment |
||

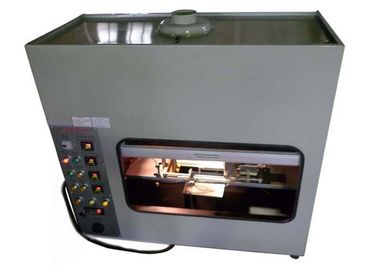

تست پوشش سقفی برای صنعت کاربردی، تجهیزات تست اشتعال پذیری
زمینه:
ایمنی در صنعت لوازم خانگی بسیار مهم است. با توجه به احتمال سوء استفاده انسانی، جریان بیش از حد جریان یا شکست کوتاه در یک سیستم سیم کشی لوازم خانگی، الزامات حفاظت از آتش سوزی برای ارزیابی و میزان اشتعال مواد مورد استفاده در دستگاه ایجاد شد. تست سیم تابیده یکی از نیازمندی های مورد استفاده در صنعت لوازم خانگی امروز است.
در این مقاله، آزمایش سیم پیچ خورده را مورد بررسی قرار می دهد، منطق پشت آزمایشات آزمایش سیم سیم را شرح می دهد و به طور خلاصه عمل را با سایر روش های تست اشتعال پذیری معمول مقایسه می کند. این مقاله همچنین بر ویژگی های آزمایشاتی که در آزمایش سیم سیم سریعی انجام می شود، روشن می شود. در نهایت، این نشان دهنده تعهد TE به ارائه طیف وسیعی از محصولات برای کمک به مشتریان لوازم خانگی می باشد که از الزامات اشتعال پذیری سیم های تبخیر استفاده می کنند.
پارامترهای فنی:
| رشته ی درخشان | 4mm ± 0.04mm Ni / Cr (77/20) نوع خاص حلقه شکل، ایستاده افقی |
| ترموکوپل | 1mm import K thermocouple، مقاومت در برابر حرارت زره 1100 ℃ (بهتر از استاندارد 1050 ℃) |
| دمای هوای گرم در رشته های درخشان | 500 ℃ ~ 960 ℃ (صفحه نمایش دیجیتال می تواند از پیش تعیین شده)، نوسان دما <3 ℃ |
| فشار نمونه بر روی رشته های درخشان | 0.95N ± 0.1N (قابل تنظیم) |
| حداکثر عمق گرما | ± 7 میلیمتر ± 0.5 میلیمتر |
| سرعت حرکت نمونه | 10mm / s ~ 25mm / s |
| زمان تست | ± 30 ثانیه ± 0.1 ثانیه (از پیش نمایش دیجیتال 1S ~ 999.9s) |
| ضخامت هیئت مدیره ملافه مبرد | ضخامت 10mm، کاج سفید کاج 12g / m 2 ~ 30g / m 2 کاغذ ابریشم استاندارد |
| حجم سایت تست | ≥ 0.5m 3 پس زمینه سیاه و سفید، روشنایی پس زمینه ≤ 20Lx |
| ابعاد و وزن | W: 1100mm × D: 550mm × H: 1200mm، خروجی گاز: 100mm، 140kg |
| قدرت | 1kVA 220V / 50Hz و 110V / 60Hz |
آزمایش تست درخشندگی چیست؟
از لحاظ تاریخی تعدادی از روش ها برای ارزیابی اشتعال پذیری مواد و مقاومت در برابر آتش استفاده شده است. این شامل روشهای مستقیم شعله و شعله غیر مستقیم می باشد. یک مثال از روش شعله مستقیم در مشخصات UL 94 تعریف شده است. این روش آزمون طولانی پذیرفته شده شامل استفاده از شعله به طور مستقیم به یک نمونه عمودی یا افقی تحت شرایط کنترل شده است. از سوی دیگر، روش شعله غیر مستقیم دارای یک منبع گرما غیر قابل انعطاف برای نمونه است. تست سیم تبخیر نمونه ای از روش شعله غیر مستقیم است. نتایج آزمایش از کاربرد این روش ها می تواند راهی برای مقایسه تمایل مواد به مقاومت در برابر آتش سوزی، آتش سوزی خود باشد (باید آتش سوزی رخ دهد)، و آتش سوزی را از طریق چکه زدن تبلیغ نکنند. برای درک بهتر تفاوت بین روش مستقیم و روش غیر مستقیم، به شکل 2 مراجعه کنید.
کمیته بین المللی برق (IEC) روش آزمایش تسریع نور را در سال 2001 تأسیس کرد، زیرا روش های تست موجود تمام منابع احتراق را پوشش نمی دهد. به طور خاص، آزمون سیم سوزی برای شبیه سازی اثرات گرمایشی که ممکن است در اثر سوء استفاده از تجهیزات الکتریکی ناشی از اتصال بیش از حد یا مولفه ای که بیش از حد گرم می شود، استفاده شود.
متشکل از روش تست پوشش سیم
الزامات مورد نیاز برای لوازم خانگی در IEC 60335-1 مشخص شده است. با این حال، روش واقعی آزمون سیم تبخیر شده در مشخصات IEC 60695-2 پوشش داده شده است.

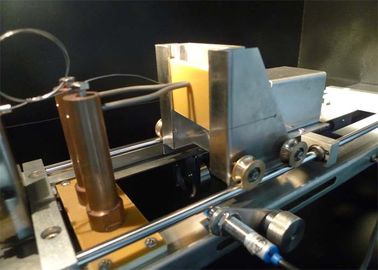

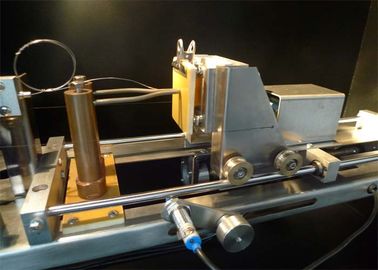

تست سیم تابیده با گرم کردن یک عنصر به دمای پیش تعیین شده انجام می شود. عنصر گرم شده به عنوان سیم تبخیر خوانده می شود. برای نمونه ای از عنصر گرم شده مورد استفاده برای آزمایش سیم سیمان، شکل 3 را ببینید.
نمونه مورد آزمایش باید ثابت باشد و کاغذ بافت مستقيما در زیر نمونه قرار گرفته است. پس از رسیدن به درجه حرارت از پیش تعیین شده، عنصر سپس به یک ماده نمونه تحت یک نیروی 1n برای 30 ثانیه فشار داده می شود. در صورت وقوع آتش سوزی ضبط، زمان طول، ارتفاع شعله را مشخص می کند، و اگر قطره از ماده، کاغذ بافت را بسوزاند.
تست سیم براق می تواند بر روی هر دو محصول نهایی و صفحات آزمایش مواد اولیه انجام شود. اصطلاحاتی که برای تعریف مجوز در هر مورد استفاده می شود کمی متفاوت است.
تست سیم براق و IEC 60335-1: ایمنی خانگی و لوازم الکتریکی مشابه
IEC 60335-1 یک مشخصات کلی است که ایمنی لوازم خانگی را کنترل می کند. در مشخصات، تست سایش تار برای ارزیابی اشتعال پذیری مواد غیر فلزی مورد استفاده قرار می گیرد که از حمل اتصالات جریان استفاده شده در دستگاه استفاده می کند.
شدت تست سیم تبخیری که در IEC 60335-1 تجویز شده است، تعیین می شود که آیا دستگاه در هنگام استفاده یا بدون نظارت در هنگام استفاده، و مقدار جریان که توسط اتصال انجام می شود. لوازم مورد نظر اساسا هر وسیله ای است که توسط یک مصرفکننده مورد استفاده قرار می گیرد مانند جاروبرقی، آهن و قهوه جوش. لوازم بی نظیر آنهایی هستند که در جای خود قرار دارند و به صورت خود کار می کنند. چنین نمونه هایی شامل یخچال و فریزر، واحدهای پخت و پز، ماشین ظرفشویی، ماشین لباسشویی و خشک کن.
اتصالات مورد استفاده در یک برنامه کاربردی که بدون نظارت در نظر گرفته شده است با جریان بیش از 0.2A، به شدت ارزیابی می شود. برای پیروی از این مشخصات، ممکن است سه سطح ارزیابی اشتعال پذیری مورد نیاز باشد:
A: برای گذراندن سطح اول ارزیابی، مواد باید حداقل GWFI 850 ºC داشته باشند یا محصولات نهایی باید آزمون سیم انفجار را در دمای 850 ºC منتقل کنند. مهم است که توجه داشته باشید که برای گذراندن محصول نهایی، نمونه باید ظرف 30 ثانیه خود را خاموش کند، همانطور که در گذر بالا مشخص شده است. تست مربوط به روش 60695-2-11 است.
B: برای گذراندن سطح دوم ارزیابی، مواد باید حداقل GWIT 775 ºC داشته باشند یا محصول نهایی باید آزمون سیم انفجار را در دمای 750 ºC منتقل کند. مهم است که توجه داشته باشیم که اگر محصول نهایی مورد آزمایش قرار گیرد، هر نوع آتش سوزی باید ظرف 2 ثانیه خاموش شود یا اجزای اطراف آن سطح سوم ارزیابی را منتقل کنند.
سطح سوم ارزیابی (تنها در صورتی انجام می شود که اتصال دهنده شعله را بیش از 2 ثانیه نشان می دهد) به طور مستقیم بر روی کانکتور انجام نمی شود، بلکه بر روی هر یک از اجزای داخل دستگاه که در یک پاکت تئوری بالای اتصال قرار دارد انجام می شود. اجزاء داخل پاکت ساخته شده از یک ماده که دارای حداقل مقدار اشتعال پذیری به عنوان UL 94 V1 است، مورد ارزیابی بیشتر نیست. با این حال، اجزای موجود در پاکتی که کمتر از UL 94 V1 هستند، تحت آزمایش یک شعله سوزن قرار می گیرند.
به نمودار جریان داده شده در ضمیمه A مراجعه کنید به تصویری از آزمایش مورد نیاز برای مواد حمایت از اتصالات جریان بیش از 0.2 A در لوازم جانبی بدون توجه.
اتصالات مورد استفاده در لوازم خانگی که به عنوان کنترل نشده با جریان کمتر از 0.2A طبقه بندی شده اند و یا دسته بندی شده به عنوان لوازم جانبی مورد استفاده قرار می گیرند تحت روش های تست کمتر سخت. مهم این است که سازنده دستگاه باید طبقه بندی مناسب محصولات نهایی خود را درک نماید تا سطح صحت آزمایش در هر IEC 60335-1 به اجزای سازنده اعمال شود.
اتصال به TE متعهد است به ارائه یک طیف وسیعی از محصولات برای کمک به مشتریان لوازم خانگی مطابق الزامات اشتعال پذیری IEC 60335-1. TE به طور مداوم رزین های جدید را ارزیابی می کند تا تعیین کند آیا این مواد برای برنامه های کاربردی مناسب است که انطباق سیم های براق مورد نیاز باشد.
تجربه ما نشان داده است که به سادگی با استفاده از یک ماده رزین که حداقل Minima Glow Wire را برآورده می کند
شاخص اشتعال پذیری (GWFI) و مقدار دمای GWIT (GWIT) برای یک محفظه اتصال لزوما یک بخش نهایی نیست که آزمون GWT را در 750 درجه سانتیگراد بدون شعله (≤ 2 ثانیه) منتقل می کند. مهم این است که در نظر داشته باشید که مقادیر GWFI و GWIT از آزمایش انجام شده در صفحات آزمون حاصل می شود، در حالی که GWT بر روی محصولات نهایی انجام می شود. اغلب این به این معنی است که محصول نهایی، تماس با عنصر گرم را برای مدت زمان آزمون مشاهده می کند، در حالی که ورق های تست فقط با توجه به عنصر که از طریق ضخامت ورق به مدت طولانی پس از تماس اولیه سوزانده می شود، تماس محدودی را مشاهده می کنند. در TE، ما در تلاش برای از بین بردن هر گونه شک و تردید در مورد عملکرد محصولات ما در آزمایش سیم سیمان. به همین علت، TE تنها اعلام می کند که محصول "Glow Wire Compliant" است، زمانی که محصولات پایدار به طور دقیق تست TE را به شرایط دقیق تر جرقه درخشان در IEC 60335-1 اعطا کرده اند. برای پاسخ به هر گونه سوال در مورد تعهد خود به ارائه بهترین راه حل برای نیازهای خود، به TE Connectivity مراجعه کنید.
