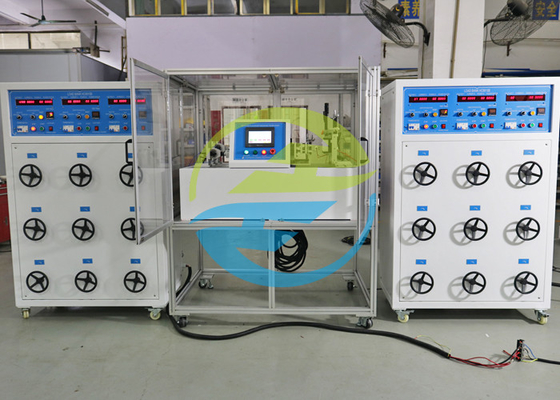

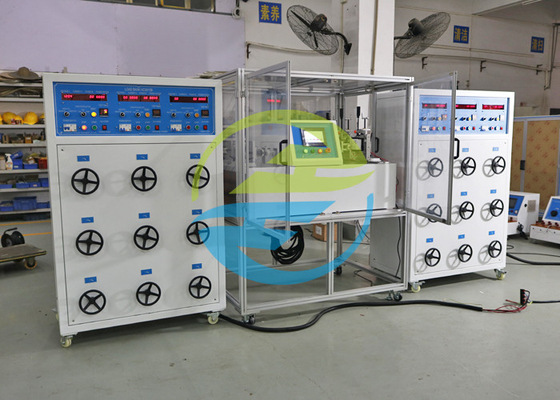

IEC60669-1 سوئیچ سوکت دوشاخه تستر استقامت و مجموعه بانک بار 6 ایستگاه

IEC60669-1 سوئیچ دوشاخه تستر استقامت و مجموعه بانک بار، 6 ایستگاه

مقدمه:

دستگاه تست استقامت دوشاخه و پریز مطابق با الزامات بندهای مربوطه در IEC60884-1 و غیره طراحی شده است که برای ارزیابی عمر دوشاخه ها و پریزها برای مصارف خانگی و مشابه استفاده می شود.با اتصال به کابینت بار، تست عمر الکتریکی دوشاخه و پریز را می توان طبق استاندارد بررسی کرد.این یک دستگاه تست ضروری برای بازرسی کیفی محصولات توسط سازنده لوازم برقی، سازنده لوازم خانگی و بخش بازرسی کیفیت است.
با تعویض فیکسچر، این دستگاه می تواند تست عمر کلید دکمه، کلید راکر، کلید ضامن، کلید چرخشی و سایر کلیدها و دوشاخه و پریز را انجام دهد.
این کابینت بار می تواند خروجی داشته باشدمقاومتی، القایی و خازنیبارهادستگاه تست دارای مزایای ظاهر زیبا، طرح معقول، عملیات ساده و نگهداری راحت است.

سوئیچ سوکت تستر برای تست استقامت:

استاندارد:IEC 60884-1 2013 بند 20، 21، CISPR 14-1، IEC 61058-1، IEC60669-1 و غیره.

کاربرد:این دستگاه برای کلید لوازم برقی ثابت خانگی و مشابه، دوشاخه و پریز، کوپلر برای قابلیت روشن و خاموش شدن، ظرفیت شکستن و تست عمر عملکرد عادی استفاده می شود.برای بررسی اینکه آیا کلید، دوشاخه یا پریز می‌تواند در برابر استفاده معمولی، هرگونه آسیب مکانیکی یا خرابی خستگی الکتریکی در شرایط عملکرد عادی، هرگونه پدیده چسبندگی تماسی یا پدیده بسته شدن یا قطع طولانی‌مدت مقاومت کند یا خیر، برای آزمایش اینکه آیا سایش بیش از حد یا سایر پیامدهای مضر دیگر.

نمونه تست:کلید، دوشاخه، پریز، کوپلر خانگی یا مشابه

ویژگی:با استفاده از قاب آلیاژ آلومینیوم، صفحه آب بندی فولاد ضد زنگ، هدایت شده توسط موتور سروو، پیچ توپ دقیق و درایو تسمه سنکرون، عملکرد صفحه نمایش لمسی رنگی 7 اینچی و عملکرد صفحه نمایش دیجیتال قدرتمند، سیستم کنترل PLC.می تواند تست بالابر را روی کلید دکمه، سوئیچ ضامن، کلید چرخان، سوئیچ چرخشی، دوشاخه و سوکت انجام دهد.با سیستم کنترل مربوطه، می تواند تست بارگذاری را با بار (مقاومتی، القایی و خازنی) انجام دهد.زمان تست از پیش تعیین شده، زمان جریان هدایت (زمان باز شدن)، سرعت تست، سفر تست و زاویه چرخش (تا 15 زاویه).با عملکرد نمایش فعلی، می تواند جریان رسانا را نمایش دهد.

مولفه های:

بانک بار HC9915B:

استاندارد:IEC 60884-1 2013 بند 20 و 21، IEC 60950-1، IEC 60598-1، IEC61058-1، IEC60669-1 و غیره

کاربرد:این دستگاه برای کلید لوازم برقی ثابت خانگی و مشابه، دوشاخه و پریز، کوپلر برای قابلیت روشن و خاموش شدن، ظرفیت شکستن و تست عمر عملکرد عادی استفاده می شود.

نمونه تست:کلید، دوشاخه، پریز خانگی یا مشابه

ویژگی:این دستگاه با فریم آبی و روکش خاکستری می باشد.قسمت بالای این دستگاه صفحه کنترل عملیات است که روی آن کلیدهایی برای کنترل منبع تغذیه، تبدیل ظرفیت الکتریکی و تبدیل نوع بار وجود دارد.همچنین مترهای نمایش جریان و ولتاژ اتصال و همچنین برق، دکمه های شروع و توقف، زنگ هشدار، چراغ نشانگر وضعیت و غیره وجود دارد.در زیر دستگیره های مربوط به تنظیم ولتاژ خروجی، تنظیم جریان و تنظیم اندوکتانس وجود دارد.سه ایستگاه وجود دارد که هر ایستگاه دارای عملکرد تست بار مقاومتی، القایی و خازنی است.نوع تست بار را می توان توسط سوئیچ انتقال انتخاب کرد.جعبه بار داخل با همرفت باد شدید خنک می شود.پایانه هایی در زیر جعبه بار وجود دارد که از طریق آنها می توان جعبه بار را با استفاده از سیم با سوئیچ و تستر استقامت پریز وصل کرد.در طول فرآیند آزمایش، تجهیزات جریان و ولتاژ و همچنین توان را تولید می کنند.

مولفه های:

1. منبع تغذیه: 3فاز 4 سیم AC 380V 50Hz
2. ایستگاه: 3 ایستگاه
3. ولتاژ سنج دیجیتال: 0~300 ولت، دقت: ± 0.5٪
4. آمپرمتر دیجیتال: 0~30A، دقت: ± 0.5%
5. قدرت سنج دیجیتال: 0 ~ 10 کیلو وات، دقت: ± 0.5٪
6. ضریب قدرت سنج دیجیتال: 0.3~0.98، دقت: ± 0.5٪
7. روش بارگذاری: بار مقاومتی، القایی و خازنی.سه در یک، قابل تبدیل
8. ظرفیت بار: 70uf، 140uf، 7.3uf قابل انتخاب است
9. خروجی بار: هر توان و توان بازه ای را می توان انتخاب کرد
10. شمارنده: 0~999999، از پیش تعیین شده
11. ظرفیت بار: 3*10KVA
12. حداکثرجریان خروجی: 30 آمپر، زمانی که از 32 آمپر فراتر رفت، به طور خودکار متوقف می شود
13. حداکثرولتاژ خروجی: 300 ولت، زمانی که از 305 ولت بیشتر شود، به طور خودکار متوقف می شود
14. محیط کار: 80~106kpa, 5~40℃, (20~90)% RH

15. محل استفاده: بدون لرزش شدید، بدون تداخل الکترومغناطیسی و گرد و غبار، بدون گاز انفجاری یا خورنده.
