بنک آزمون موتور با سرعت بالا و قدرت بالا برای تجهیزات تست عملکرد موتور ایستگاه تک

بنک آزمون موتور با سرعت بالا و قدرت بالا برای تجهیزات تست عملکرد موتور ایستگاه تک

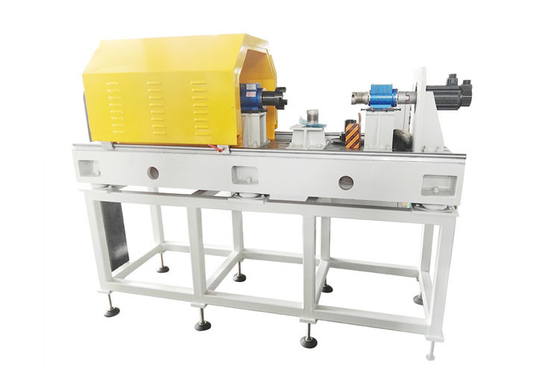

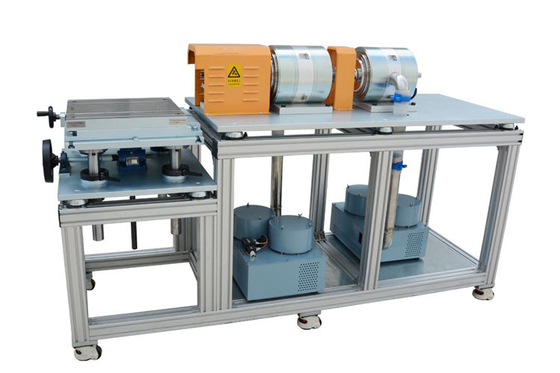

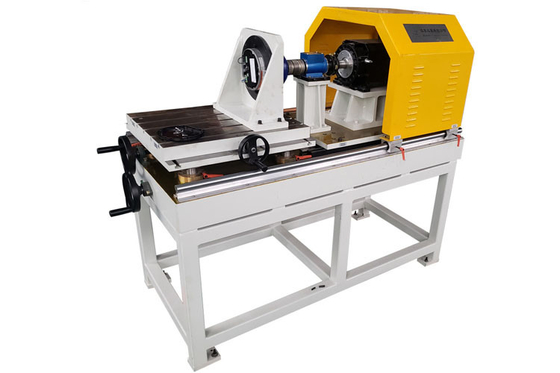

معرفی بنک آزمایش موتور:

بنک آزمایش موتور با سرعت بالا و قدرت بالا (سیستم آزمایش) می تواند در کاربردهای مختلف موتور با سرعت بالا مانند موتورهای محرک خودروهای انرژی جدید، موتورهای کمپرسور هوا با سرعت بالا،و موتورهای ارتفاع مغناطیسی با سرعت بالاپلتفرم نصب می تواند با توجه به موتور مورد آزمایش طراحی شود و ساختار نصب فلنج پایینی یا ساختار نصب پایه را می توان انتخاب کرد.

بنک آزمایش موتور عمدتا برای آزمایش ولتاژ ورودی، جریان ورودی (AC / DC) ، قدرت ورودی، عامل قدرت (AC) موتور استفاده می شود؛ گشتاور خروجی (پرک نامی، گشتاور مسدود کننده، گشتاور شروع،حداکثر گشتاور، و غیره) ، سرعت خروجی، قدرت مکانیکی خروجی؛ بهره وری؛ افزایش دمای، لرزش، سر و صدا و غیره.می تواند آزمایشات نوع و آزمایش های کارخانه را برای ارزیابی عملکرد جامع موتور انجام دهد و یک پایه پارامتر دقیق برای تحقیق و توسعه فراهم کند.، تولید، نگهداری و استفاده از میدان موتور. بنک آزمون عملکرد جامع موتور می تواند انواع موتورهای بی هم زمان، موتورهای هم زمان، موتورهای مغناطیس دائمی،موتورهای AC، موتورهای DC، موتورهای انرژی جدید و غیره.

قسمت های اصلی از سیستم آزمایش موتور:

بنک آزمایش موتور عمدتا شامل دینامومتر، سیستم کنترل، سیستم اندازه گیری پارامترهای الکتریکی، ساختار مکانیکی و نرم افزار نظارت است.

موارد اصلی آزمایش بنک آزمایش موتور:

آزمایش ویژگی های قدرت و گشتاور موتور با کنترل کننده

آزمایش افزایش دمای موتور با کنترل کننده

آزمایش موتور با کنترل کننده قفل شده روتور

آزمون تأیید توسعه استراتژی کنترل کنترل کننده موتور

موتور با کنترل کننده آزمون حداکثر سرعت

آزمایش بازخورد انرژی بازیافتی ترمز موتور با کنترل کننده

آزمایش ویژگی های خارجی موتور

آزمایش توسعه و تطبیق بهینه سازی موتور و کنترل کننده

آزمایش عملکرد و آزمایش کالیبراسیون موتور و سیستم کنترل کننده

آزمایش نقشه بهره وری

آزمایش پاسخ شتاب دهنده

آزمون پاسخ چرخش

آزمایش دوام بار چرخه ای در حالت ثابت

پارامتر دستگاه آزمایش موتور:

مشخصات شرکت:

پایگاه تولید شرکت Guangzhou HongCe Equipment Co.، Ltd در شهر جدید فوشان سانشان واقع شده است، در مجاورت ایستگاه راه آهن جنوب گوانگژو.تجهیزات آزمایش بهره وری انرژی، تجهیزات آزمایش عملکرد، تجهیزات آزمایش IP، تجهیزات آزمایش لوازم خانگی، تجهیزات آزمایش قابل احتراق، تجهیزات آزمایش نشت هلیوم،تجهیزات آزمایش کابلتجهیزات آزمایش باتری، و راه حل های کاملی برای پیکربندی تجهیزات آزمایشگاهی، و روابط خوبی با بسیاری از سازمان های متروولوژی و صدور گواهینامه داخلی و بین المللی ایجاد کرده اند،بخش های آزمایشگاهی و موسسات تحقیق و توسعه، از جمله TUV Rheinland، TÜV SÜD، SGS، Bureau Veritas، UL، BSH، Intertek و سایر سازمان های شناخته شده.

به عنوان یک شرکت با تکنولوژی بالا، ما متعهد به ارائه مشتریان با ابزار و راه حل های با کیفیت بالا، تکیه بر تکنولوژی تجهیزات پیشرفته و کیفیت عالی محصول.محصولات ما شامل سیستم های آزمایش بهره وری انرژی و سیستم های آزمایش عملکرد برای لوازم خانگی است، با هدف کمک به مشتریان در ارزیابی و بهبود بهره وری انرژی و عملکرد محصولات خود.ما همچنین خدمات ساخت آزمایشگاهی کلی را برای پاسخگویی به نیازهای متنوع مشتریان خود ارائه می دهیم.

ما یک تیم حرفه ای تحقیق و توسعه داریم که به نوآوری های تکنولوژیکی و بهبود محصولات اختصاص داده شده استما همچنان به معرفی محصولات جدید که نیازهای بازار را برآورده می کنند و ثبات و قابلیت اطمینان محصولات خود را تضمین می کنیم.

شرکت تجهیزات گوانگ ژو HongCe ، Ltd همیشه به اصل "اول مشتری ، کیفیت اول" پایبند بوده و به طور مداوم به دنبال برتری است.ما متعهد به ارائه مشتریان ما با محصولات با کیفیت بالا و خدمات حرفه ای برای کمک به آنها در موفقیت در بازار رقابتی.

ممنون از علاقه شما به شرکت تجهیزات گوانگژو هونگ سی لمیتد و ما منتظر ایجاد یک همکاری بلند مدت با شما برای توسعه و ایجاد آینده ای بهتر با هم هستیم.

سوالات عمومی

1قابلیت های اصلی آزمایش این بنک آزمایش موتور با سرعت بالا و قدرت بالا "یک ایستگاه" چیست؟ چه محدوده ای از قدرت و سرعت چرخش را می تواند جای دهد؟
پاسخ: این بنک آزمایش به طور خاص برای بررسی عملکرد موتورهای با سرعت بالا و قدرت بالا طراحی شده است.توانايي هاي آزمايشي آن طیف گسترده اي را پوشش مي دهد:

قدرت و تورک: از آزمایش موتورهای دارای قدرت نامی از 100 kW تا 2000 kW (یا حتی بالاتر) ، با قابلیت های تورک مداوم بیش از 500 N · m پشتیبانی می کند.

محدوده سرعت چرخش: برای انطباق با روند توسعه موتورهای با سرعت بالا، حداکثر سرعت به طور معمول به 20،000 تا 50،000 دور در دقیقه می رسد،پاسخگویی به الزامات آزمایش برای موتورهای محرک خودروهای انرژی جدید، موتورهای کمپرسور هوا با سرعت بالا و موتورهای تخصصی هوافضا.

ولتاژ و جریان: این سیستم ولتاژ تا 1200 ولت و جریان تا 1200 آ را مدیریت می کند و نیازهای ولتاژ بالا و جریان بالا را در سناریوهای آزمایش موتور مدرن برآورده می کند.

2این بنچ چه آزمایشاتی را می تواند انجام دهد؟ به چه استانداردهای آزمایشی اصلی پایبند است؟
پاسخ: این بنک تست یک سیستم ارزیابی عملکرد جامع است که قادر به انجام آزمایش های اصلی مورد نیاز برای آزمایش نوع موتور و آزمایش پذیرش کارخانه است.

عملکردهای اصلی آزمایش: این شامل نقشه برداری بهره وری و از دست دادن، آزمایشات افزایش دمای، آزمایشات ویژگی بار، آزمایش توانایی بارگذاری بیش از حد، آزمایشات روتور قفل شده،و آزمایشات ویژگی پاسخ پویا (مانند پاسخ چرخش/سرعت)این سیستم دارای قابلیت های عملیاتی چهار ربع است که به آن امکان می دهد حالت های موتور و ژنراتور را در شرایط مختلف عملیاتی شبیه سازی کند.

انطباق با استانداردها: روش های آزمایش و مشخصات دقت به طور دقیق از استانداردهای داخلی و بین المللی اصلی مانند سری IEC 60034، IEEE 112،و استاندارد های ملی چین GB/T 1032 (روش های آزمایش برای موتورهای سه فاز) و GB/T 22669 (روش های آزمایش برای موتورهای سه فاز مقناطیس دائمی).

3طراحی "یک ایستگاه" چیست؟ اهمیت این طراحی برای آزمایش چیست؟
پاسخ: "یک ایستگاه" به این معنی است که بنک آزمایش می تواند نصب و آزمایش تنها یک موتور در یک زمان را انجام دهد.برخلاف تجهیزات آزمایش خط تولید چند ایستگاه طراحی شده برای آزمایش موازی، این طرح در درجه اول برای مراحل تحقیق و توسعه، تأیید و کالیبراسیون عملکرد طراحی شده است.

اهمیت و مزایا: طراحی یک ایستگاه یک ساختار پیچیده تر و قدرتمند تری را امکان پذیر می کند، که دقت کنترل استثنایی را ارائه می دهد (به عنوان مثال، دقت کنترل گشتاور ± 0.3٪ FS) و دقت اندازه گیری (e.g، دقت اندازه گیری گشتاور ± 0.2٪ FS) این اجازه می دهد تا مهندسان برای انجام تجزیه و تحلیل موتور عمیق، اجرای دنباله های آزمون سفارشی پیچیده،و ادغام توابع پیشرفته مانند شبیه سازی محیط زیست (درجه حرارت، رطوبت، ارتعاش) قابلیت های بی نظیر با آزمایش خط تولید انبوه است.

4. چگونه سیستم به دست آوردن و کنترل داده های با دقت بالا می رسد؟ زیرسیستم های اصلی چیست؟
پاسخ: دقت بالا ناشی از معماری سیستم ماژولار و با عملکرد بالا آن است. یک بنک آزمون کامل به طور معمول زیر زیر سیستم های اصلی را ادغام می کند:

دینامومتر و شبیه سازی بار: در هسته آن یک دینامومتر است که توسط یک درایو فرکانس متغیر چهار ربع (VFD) کنترل می شود.قادر به شبیه سازی دقیق هر شرایط بار از سرعت صفر تا حداکثر سرعت.

سیستم اندازه گیری با دقت بالا: تجزیه کننده های قدرت (به عنوان مثال، سری WT3000، کلاس دقت 0.1) ، سنسورهای گشتاور پهنای باند بالا (به عنوان مثال، سری HBM T40، دقت ± 0.1٪) را ادغام می کند.و سنسورهای سرعت برای اطمینان از ردیابی دقیق پارامترهای الکتریکی و مکانیکی.

سیستم کنترل و جمع آوری داده در زمان واقعی: یک سیستم کنترل مبتنی بر DSP یا رایانه های صنعتی، همراه با نرم افزار تست حرفه ای مانند LabVIEW،قابلیت افزایش نرخ های بروزرسانی اندازه گیری گشتاور بیش از 1 kHz را دارد، همچنین کنترل خودکار فرآیند آزمایش و جمع آوری و تجزیه و تحلیل همزمان داده ها.

5آیا این بنک آزمایش می تواند محیط عملیاتی واقعی موتور را شبیه سازی کند؟ چه توسعه های عملکردی اضافی پشتیبانی می شود؟
پاسخ: بله برای ارزیابی دقیق عملکرد موتور و قابلیت اطمینان در شرایط عملیاتی واقعی،بنک آزمایش از طیف گسترده ای از شبیه سازی محیط زیست و گزینه های گسترش عملکرد پشتیبانی می کنداز جمله:

شبیه سازی محیط الکتریکی:یکپارچه سازی شبیه ساز باتری یا منابع برق دو طرفه DC برای شبیه سازی ویژگی های شارژ / تخلیه انواع مختلف باتری (مانند LFP و لیتیوم سه گانه)، که امکان آزمایش واقعی سیستم های محرک الکتریکی برای وسایل نقلیه انرژی جدید را فراهم می کند. شبیه سازی آب و هوا و محیط زیست: مجهز به یک اتاق محیطی با دمای بالا / پایین اختیاری،سیستم امکان آزمایش دمای شدید موتورها و کنترل کننده های آنها را در محدوده -45 °C تا +120 °C فراهم می کند.، و همچنین شبیه سازی شرایط پیری مانند چرخه دمای رطوبت و شوک حرارتی.

نظارت بر ارتعاش و قابلیت اطمینان: این سیستم از قابلیت های مقیاس پذیر نظارت و تجزیه و تحلیل ارتعاش آنلاین پشتیبانی می کند.امکان تشخیص در زمان واقعی ویژگی های خطای مرحله اولیه در اجزای حیاتی مانند لاجری و دنده و ارزیابی عمر خدمت آنها.
