| محل منبع: | چین |
| نام تجاری: | HongCe |
| گواهی: | Calibration certificate(cost additional) |
| شماره مدل: | HC9904 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | تخته سه لا |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 30 ست در ماه |
| چرخه تست: | 192 سیکل | جریان آزمایشی: | AC 1-99.9A |
|---|---|---|---|
| محدوده افت ولتاژ: | 0~199.9±(3%±1mv) | منبع برق: | قابل تنظیم |
| تامین ورودی: | AC120V±10%, 60Hz (قابل تنظیم) | استاندارد: | IEC 60884-1 بند 12.3.11 |
IEC60884-1 تنظیم بدون گام جریان بار 192 چرخه بدون پیچ ترمینال پیری پلگ سوکت تست کننده
استاندارد باتست کننده سوکت پلاگ:
IEC 60884-1 "پلاک ها و سوکت ها برای مقاصد خانگی و مشابه ️ بخش 1: الزامات عمومی" بند 123.11.
ویژگی های محصول با تست سوکت پلاگ:
انطباق با آزمایش های زیر (الف) و (ب) بررسی می شود که بر روی پنج سرپوش بدون پیچ از سوکت های آب که برای هیچ آزمایش دیگری استفاده نشده اند انجام می شود.
هر دو آزمایش با هادی های مس جدید انجام می شود.
a) The test is carried out loading the screwless terminals for 1 h with an alternating current as specified in table 10 and connecting rigid solid conductors 1 m long having the nominal cross-sectional area as specified in the same table.
آزمایش بر روی هر واحد قفل انجام می شود.
جدول 10 جریان آزمایش برای بررسی فشارهای الکتریکی و حرارتی در حالت استفاده عادی برای ترمینال های بدون پیچ
|
جریان نامی A |
جریان آزمایش A |
مساحت نامی تقاطع از راننده mm2 |
| 10 | 15.7 | 1.5 |
| 16 | 22 | 2.5 |
در طول آزمایش جریان از طریق سوکت خارج نمی شود، بلکه فقط از طریق پایانه ها عبور می کند.
بلافاصله پس از این دوره، افت ولتاژ در هر ترمینال بدون پیچ با جریان جریان نامی اندازه گیری می شود.
در هیچ موردی کاهش ولتاژ نباید بیش از 15 mV باشد.
اندازه گیری ها در سراسر هر ترمینال بدون پیچ و در نزدیکی ممکن به محل تماس انجام می شود.
اگر اتصال عقب ترمینال قابل دسترسی نباشد، نمونه ها می توانند به طور مناسب توسط سازنده آماده شوند؛ باید مراقب باشند که رفتار ترمینال ها تحت تأثیر قرار نگیرد.
باید مراقب باشند که در طول دوره آزمایش، از جمله اندازه گیری، هادی ها و دستگاه های اندازه گیری به طور قابل توجهی حرکت نکنند.
ب) ترمینال های بدون پیچ که قبلاً تحت تعیین افت ولتاژ مشخص شده در آزمون قبلی (الف) قرار گرفته اند، به شرح زیر آزمایش می شوند.
در طول آزمایش، یک جریان برابر با مقدار جریان آزمایش داده شده در جدول 10 عبور می کند.
کل ترتیب آزمایش، از جمله هادی ها، نباید حرکت کنند تا زمانی که اندازه گیری کاهش ولتاژ تکمیل شود.
ترمینال ها تحت 192 چرخه دمایی قرار می گیرند که هر یک از آنها حدود یک ساعت طول می کشد و به این ترتیب انجام می شود:
✓ جریان های فعلی برای حدود 30 دقیقه
برای یک دوره بعدی حدود 30 دقیقه هیچ جریان فعلی وجود ندارد.
کاهش ولتاژ در هر ترمینال بدون پیچ به گونه ای که برای آزمایش الف) بعد از هر 24 چرخه دمایی و پس از اتمام 192 چرخه دمایی تجویز شده است، تعیین می شود.
در هیچ موردی کاهش ولتاژ نباید بیش از 22,5 mV یا دو برابر مقدار اندازه گیری شده پس از چرخه 24 باشد، هر کدام از این مقدار کمتر است.
پس از این آزمایش، بازرسی با بینایی عادی یا اصلاح شده بدون بزرگ کردن اضافی نباید هیچ تغییری را نشان دهد که به وضوح باعث کاهش استفاده بیشتر مانند ترک ها، تغییر شکل یا موارد مشابه شود.
علاوه بر این، آزمایش قدرت مکانیکی مطابق با 123.10 تکرار می شود و همه نمونه ها باید این آزمایش را تحمل کنند.
کاربرد:
برای آزمایش استفاده می شود ترمینال های بدون پیچ باید در برابر فشارهای الکتریکی و حرارتی که در استفاده عادی رخ می دهد مقاومت کنند.
نمونه آزمایش:
ترمینال های بدون پیچ
پارامترهای باتست کننده سوکت پلاگ::
| نام پارامترها | داده های پارامتر |
| قدرت | AC120V±10٪، 60Hz (قابل سفارشی سازی) |
| چرخه های آزمایش | 192 چرخه، جریان فعلی برای 30 دقیقه، هیچ جریان فعلی برای 30 دقیقه |
| جریان آزمایش | AC 1~99.9A±(3%±1A) |
| اندازه گیری افت ولتاژ | 0~199.9±(3%±1mv) |

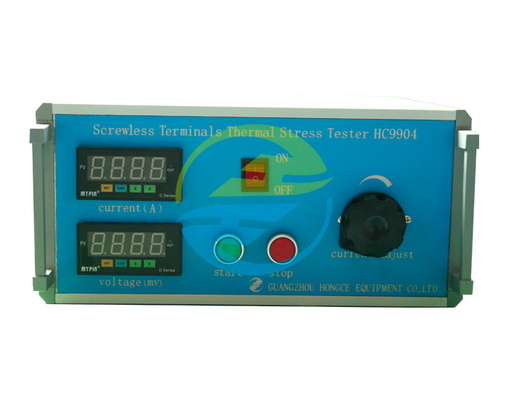

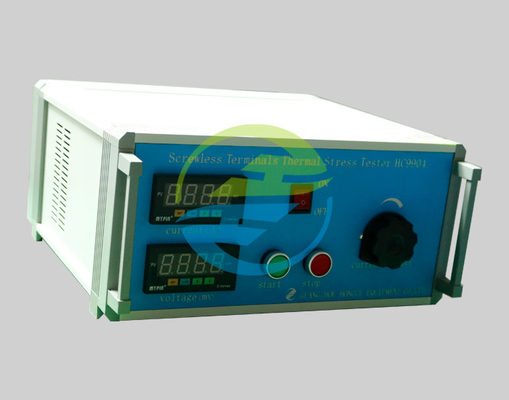

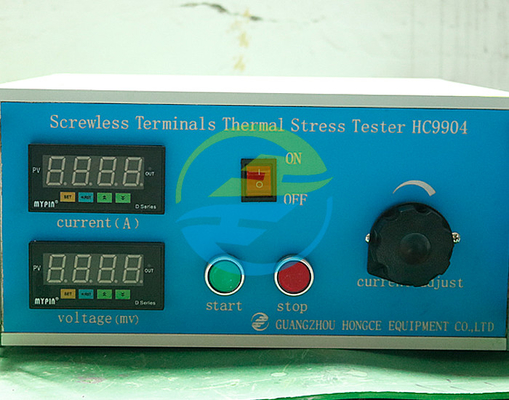

تصویر محصول باتست کننده سوکت پلاگ:
