IEC 60884.1 پلگ سوکت تست کننده فولاد ضد زنگ پلگ دستگاه تست محکم HC9928

دستگاه آزمایش محکم بودن پلاگین

استاندارد:

IEC 60884-1 "پلاک ها و سوکت ها برای مقاصد خانگی و مشابه ️ بخش 1: الزامات عمومی" بند 24.10شکل 30

توضیحات استاندارد:

پلگ بر روی یک صفحه فولادی سخت قرار می گیرد که دارای سوراخ هایی مناسب برای پین های پلگ است، همانطور که در مثال در شکل 30 نشان داده شده است.

فاصله بین مراکز سوراخ ها (به عنوان مثال،d1 و d2) باید برابر با فاصله بین مراکز دایره ای باشد که در اطراف ناحیه برش قطعی هر پین در ورق استاندارد پلگ قرار دارد..

هر سوراخ باید دارای قطر مساوی با دایره ای باشد که در اطراف ناحیه برش قطری پین به اضافه (6 ± 0,5) میلی متر قرار دارد.

پلگ بر روی صفحه فولادی به گونه ای قرار می گیرد که مراکز دایره های پیرامون پین ها با مراکز سوراخ ها همپوشانی کنند.

یک کشش P برابر با حداکثر نیروی کششی که در جدول 16 نشان داده شده است، بدون تکان دادن، برای یک دقیقه در هر پین به نوبت در جهت محور طولی پین اعمال می شود.

فشار در داخل کابینت گرمایش در دمای (70 ± 2) °C، 1 ساعت پس از قرار دادن پلاگین در کابینت گرمایش اعمال می شود.

پس از آزمایش، اجازه داده می شود که پلگ به دمای محیط خنک شود و باید بررسی شود که هیچ یک از پین ها در بدن پلگ بیش از 1 میلی متر جابجا نشده اند.

نمونه آزمایش:پلاگ، پین

پارامترها:

کاربرد:

از آن برای آزمایش محکم بودن پلاگ و پین پلاگ استفاده می شود. پلاگ بر روی یک صفحه فولادی سفت قرار می گیرد که دارای سوراخ هایی مناسب برای پین های پلاگ است. The distance between the centers of the holes shall be the same as the distances between the centers of the circle circumscribed around the cross-sectional area of each pin in the standard sheet of the plug.

روش آزمایش

1قبل از اولین استفاده، کاربر باید با استانداردهای مربوطه برای استفاده موثرتر و صحیح از دستگاه آزمایش و تکمیل آزمایش آشنا شود.

2پلگ بر روی صفحه فولادی به گونه ای قرار می گیرد که مراکز دایره های پیرامون پین ها با مراکز سوراخ ها همزمان باشند.سپس پلگ آزمایش را در جهت محور طولی پین وارد سوکت کنید.پس از آن، پلگ در کابینت گرمایش با دمای (70 ± 2) °C قرار داده می شود، 1 ساعت بعد، یک نیروی کششی در داخل کابینت گرمایش اعمال می شود.

3. انتخاب قاب کلیمپ با توجه به شکل پلاگ، و آن را به طور محکم با پلاگ متصل می شود (ضمان آن را در هنگام اعمال یک نیروی کشش آزاد نمی شود)

4وزن نیروی کششی را بر اساس حداکثر نیروی کششی که در جدول 16 نشان داده شده است انتخاب کنید (می تواند با قرار دادن بالا به دست آید) ، وزن در حلقه کلیمپ گیر می شود، با دقت کار کنید،و باعث تنش انفجاری نمیشن.

5بعد از آزمایش، این نیروی روی هر فلک برای یک دقیقه اعمال می شود.اجازه داده می شود که پلگ به دمای محیط خنک شود و باید بررسی شود که جابجایی هر پین پلگ در بدن پلگ نباید بیش از 1 میلی متر باشد..

6توجه به تمیز کردن دستگاه و نگهداری از سوکت ها پس از اتمام آزمایش داشته باشید.

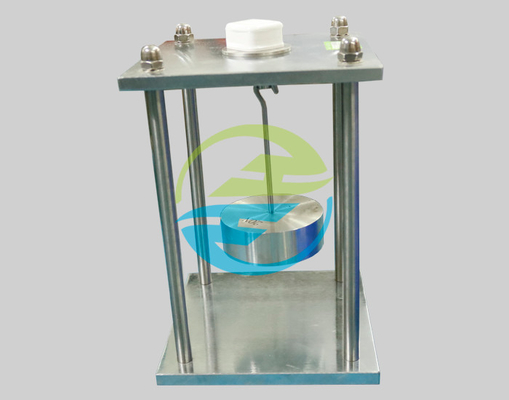

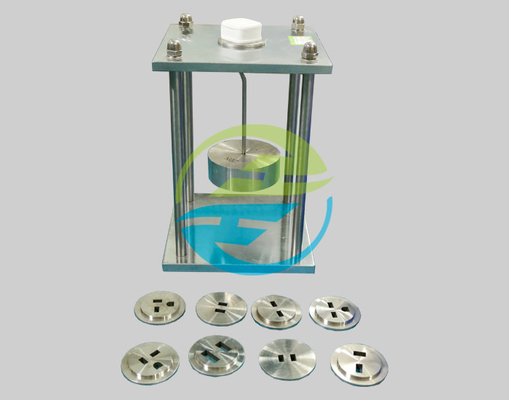

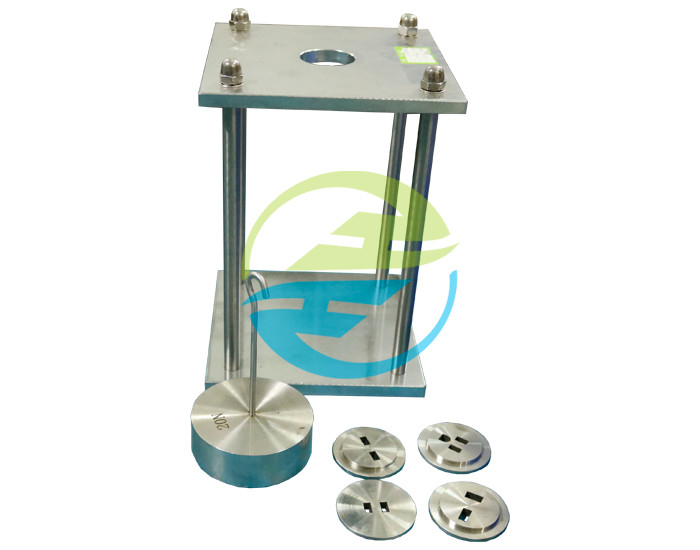

نمایش تصویر
