چهار اتاق سیستم تشخیص نشت هیدروژن و نیتروژن برای کمپرسور تهویه مطبوع خودرو

چهار اتاق سیستم تشخیص نشت هیدروژن و نیتروژن برای کمپرسور تهویه مطبوع خودرو

منمعرفی محصولات

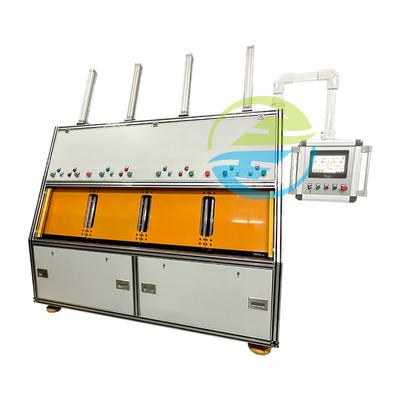

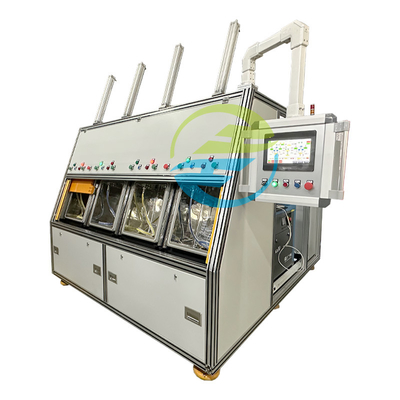

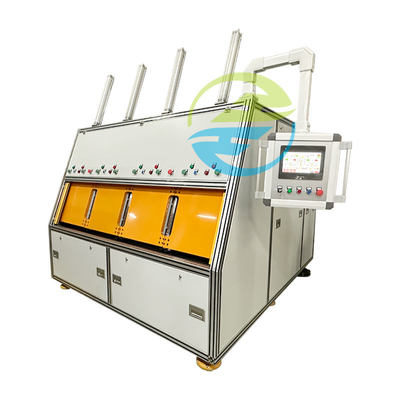

یک سیستم تشخیص نشت نوتروژن هیدروژن چهار مخزن یک دستگاه است که برای تشخیص نشت گاز در قطعات خودرو یا سایر تجهیزات استفاده می شود.این معمولا شامل چهار جعبه آزمایش مهر و موم شده و دستگاه های تشخیصی مربوطه است.در هنگام استفاده، قطعات مورد آزمایش را در جعبه آزمایش قرار دهید و سپس با تزریق مخلوط گاز هیدروژن و نیتروژن تشخیص دهید که آیا یک نشت گاز وجود دارد.

این سیستم تشخیص نشت از مخلوط هیدروژن و گاز نیتروژن به عنوان رسانه تشخیص استفاده می کند زیرا هیدروژن بسیار نفوذ پذیر است و تشخیص نشت های کوچک را آسان تر می کند.گاز در اتاق آزمایش با نقطه نشت روی سطح قطعه مورد آزمایش در تعامل خواهد بود.، و اگر نشت وجود داشته باشد، گاز توسط دستگاه تشخیصی تشخیص داده می شود.

با توجه به اصل اصلی تشخیص نشت هیدروژن و نیتروژن، هیدروژن و نیتروژن به عنوان گاز ردیابی برای پر کردن قطعه کار در یک اتاق خلاء استفاده می شود.آشکارساز نشت هیدروژن و نیتروژن می تواند به سرعت و به دقت وضعیت نشت قطعه کار را با دقت بالا تعیین کند.

Pآرامترها

فرآیند کار

1نصب قطعه و بسته شدن جعبه خلاء:

a. اپراتور قطعه کار را در اتاق خلاء قرار می دهد، رابط قطعه کار را با اتصال سریع داخل اتاق خلاء متصل می کند و دکمه شروع را فشار می دهد.

ب. اتاق خلاء را به طور خودکار ببندید و چرخه تشخیص بلافاصله آغاز شود.

توجه: محافظ های شبکه در هر دو طرف اتاق خلاء نصب شده اند. هنگام بسته شدن درب اتاق خلاء،اطمینان حاصل شود که هیچ شی در حرکت اتاق خلاء در منطقه بسته شدن وجود ندارد.

2جاروبرقی اتاق خلاء و جاروبرقی قطعه کار:

a. به طور خودکار اتاق خلاء را تا زمانی که سطح خلاء در داخل به فشار باز شدن تنظیم شده برسد، جاروبرقی کنید.

ب. در عین حال، قطعه کار را به طور خودکار جاروبرقی کنید تا سطح خلا در داخل قطعه کار به مقدار خلا تنظیم شده برسد.

3. پر کردن هیدروژن نیتروژن قطعه کار، نشت متوسط و تشخیص نشت ظریف

a. به طور خودکار قطعه کار را با گاز هیدروژن و نیتروژن در فشار تنظیم شده پر کنید تا فشار داخل قطعه کار به مقدار تنظیم شده برسد.

ب. تشخیص نشت متوسط: پس از تکمیل پر کردن هیدروژن و نیتروژن، قطعه کار به طور خودکار تحت فشار نگه داشته می شود.و اینکه آیا وجود دارد نشت متوسط بر اساس ارزش کاهش فشار در داخل قطعه کار تعیین می شود:

اگر مقدار کاهش فشار در داخل قطعه کار از محدوده تنظیم شده فراتر رود، فرآیند تشخیص نشت متوقف می شود و رابط کار نشت متوسط را نشان می دهد و گاز را بازیابی می کند.

ج. پس از اتمام نشت متوسط، قضاوت نشت کوچک را انجام دهید:

اگر آشکارساز نشت سیگنال هیدروژن و نیتروژن را بیش از مقدار تنظیم شده در اتاق خلاء تشخیص دهد، نشان می دهد که نشت ظریف در قطعه کار وجود دارد.و یک سیگنال نشان دهنده نشت خوب در رابط عملیات ارائه شده است.

اگر آشکارساز نشت سیگنال های هیدروژن و نیتروژن را که از مقدار تنظیم شده در اتاق خلاء فراتر می رود، تشخیص ندهد، نشان می دهد که قطعه کار از بازرسی عبور کرده است.و یک سیگنال واجد شرایط در رابط عملیات ارائه می شود.

4. پر کردن اتاق خلاء

الف. به طور خودکار اتاق خلاء را با اتمسفر پر می کند.

ب. در عین حال، هیدروژن و نیتروژن داخل قطعه کار به طور خودکار بازیافت می شوند.

5. تخلیه قطعه

a. اگر آزمون مورد تایید باشد:

درب اتاق خلاء به طور خودکار باز می شود. اپراتور مفصل داخل اتاق را از رابط قطعه کار جدا می کند.

ب. اگر آزمایش شکست بخورد:

فشار دادن دکمه تایید به صورت دستی و درب اتاق خلاء به طور خودکار باز می شود. اپراتور مفصل داخل جعبه را از رابط قطعه کار جدا می کند.

ج. در صورت وقوع یک آژیر در طول فرآیند تشخیص:

به صورت دستی دکمه تأیید را فشار دهید. درب اتاق خلاء به طور خودکار باز می شود. برای پاک کردن وضعیت هشدار، بر روی صفحه لمسی پیام خطا را فشار دهید و سپس قطعه را دوباره آزمایش کنید.

توجه: برای دسته بندی محصولات با نشت تشخیص داده شده: 1. یک قطعه کار را خارج کنید و یک قطعه کار را رها کنید. 2. آزمایش یک قطعه کار باقی مانده در اتاق را با روش کار عادی ادامه دهید.این چرخه ادامه می یابد تا زمانی که یک قطعه کاری نشت خاص تشخیص داده شود.
