IEC60990 شکل 4 - 1500Ω شبکه مدار اندازه گیری جریان لمسی برای آزمایش آسان

نام تجاری:	HongCe
شماره مدل:	CT-4
مقدار تولیدی:	1 set
قیمت:	Negotiatable
شرایط پرداخت:	T/T
توانایی عرضه:	100 set/ month

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

China

گواهی:

calibration certificate(cost additional)

Product name:

Touch Current Measuring Circuit

Warranty:

1 Year

Standard:

IEC60990

RS:

1500Ω

RB:

500Ω

CS:

0.22μF

R1:

10000Ω

C1:

0.022μF

Packaging Details:

Aluminum Box

برجسته کردن:

IEC60990 شبکه مدار اندازه گیری جریان لمس,1500Ω شبکه مدار اندازه گیری جریان لمس

1500Ω Touch Current Measurement Circuit Network

توضیحات محصول

IEC60990 شکل 4 - 1500Ω شبکه مدار اندازه گیری جریان لمسی برای آزمایش آسان

معرفی محصول

شبکه آزمایش مطابق با مقررات شبکه اندازه گیری IEC60990 برای جریان لمس و جریان محافظ هدایت کننده است.کار بدون تلاش و یک سوئیچ برق جدا شده را ارائه می دهداین طراحی از محدودیت های منبع برق مدل های قبلی عبور می کند و آزمایشات بر روی وسایل الکتریکی با قدرت بالا را تسهیل می کند.

جزئیات پارامتر

مقاومت RS: 1500Ω، برای تنظیم جریان و دقت اندازه گیری در شبکه بسیار مهم است.
مقاومت RB: 500Ω، نقش مهمی در شکل دادن به ویژگی های الکتریکی و مسیرهای جریان دارد.
ظرفیت CS: 0.22μF، که بر واکنش ظرفیت شبکه و رفتار جریان تاثیر می گذارد.
مقاومت R1: 10000Ω، جزء تقسیم ولتاژ و کنترل جریان.
ظرفیت C1: 0.022μF، که بر پاسخ فرکانسی شبکه و قابلیت فیلتر کردن تاثیر می گذارد.

الزامات آماده سازی

برای شروع آزمایش، یک اسیلوسکوپ برای تجزیه و تحلیل شکل موج، یک سُند ولتاژ (یا یک یا ده برابر بزرگ شدن) برای اندازه گیری دقیق ولتاژ،و یک منبع برق با تنظیم ولتاژ و فرکانس تنظیم شده برای پاسخگویی به شرایط مختلف آزمایش.

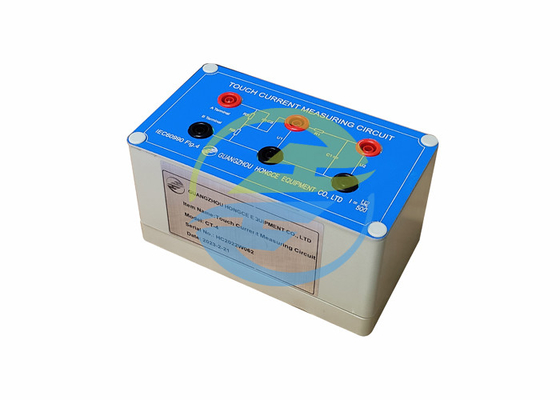

IEC60990 شکل 4 - 1500Ω شبکه مدار اندازه گیری جریان لمسی برای آزمایش آسان 0

خلاصه

شبکه اندازه گیری جریان لمسی IEC60990 شکل 4 یک ابزار حیاتی در آزمایش الکتریکی است.این دقیقا با استانداردهای مربوطه IEC برای اندازه گیری جریان لمس و جریان محافظ رسانا مطابقت داردطراحی آن، که دارای یک سوئیچ قدرت مستقل و کار آسان است، معایب منبع برق پیشین را برطرف می کند و آزمایش محصولات الکتریکی با قدرت بالا را امکان پذیر می کند.پارامترهای RS که به دقت تنظیم شده اند، RB، CS، R1 و C1 هر کدام به طور متمایز به تنظیم خواص الکتریکی مانند جریان، ولتاژ و پاسخ فرکانس کمک می کنند. برای آزمایش،ترکیب تجهیزات لازم از یک اسیلوسکوپ، یک سُند ولتاژ مناسب و یک منبع برق تنظیم پذیر قابلیت های اندازه گیری جامع و دقیق را در سناریوهای مختلف آزمایش تضمین می کند.
