بنک آزمایش رله مطابق با IEC 61811 پشتیبانی از 1-4 رله DC 0-110V / AC 0-250V ولتاژ کویل

Name: بنک آزمایش رله مطابق با IEC 61811 پشتیبانی از 1-4 رله DC 0-110V / AC 0-250V ولتاژ کویل
Brand: Guangzhou HongCe Equipment Co., Ltd.
SKU: HCRTB-008
Price: 5,000.00 USD
Availability: InStock

نام تجاری:	HongCe
شماره مدل:	HCRTB-008
مقدار تولیدی:	1 ست
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C ، T/T
توانایی عرضه:	30 مجموعه در هر ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration certificate(cost additional)

جزئیات بسته بندی:

تخته سه لا

برجسته کردن:

صندلی آزمایش رله مطابق با IEC 61811,صندلی آزمایش رله با پشتیبانی DC 0-110V,تست کننده رله ولتاژ AC 0-250V

relay test bench with DC 0-110V support

AC 0-250V coil voltage relay tester

توضیحات محصول

تست رله مطابق با IEC 61811 پشتیبانی از 1-4 رله DC 0-110V/AC 0-250V ولتاژ سیم پیچ

توضیحات محصول

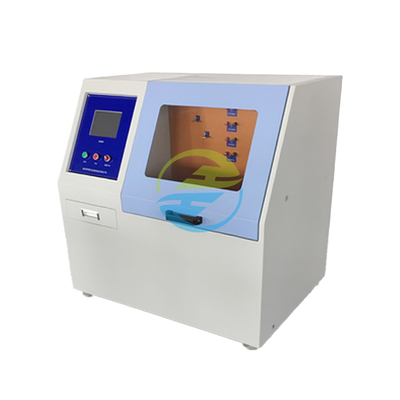

HCRTB-008 Relay Test Bench یک تجهیزات تست با کارایی بالا است که کنترل PLC پیشرفته و یک رابط صفحه لمسی کاربرپسند را ادغام می کند. این دستگاه که با ساختار محکمی از نوع نیمکت طراحی شده است، دارای پوشش ضد استاتیک، یک پنل استیل ضد زنگ حکاکی شده با کیفیت بالا و اجزای ایمنی مانند پوشش اکریلیک کشویی و میز کار باکلیت عایق مقاوم در برابر آتش است. این دستگاه فرآیندهای تست کلیدی را خودکار می کند - از جمله تست های چرخه عمر، اندازه گیری مقاومت و قضاوت در مورد خطا - تنها با عملیات دستی مورد نیاز برای بستن محصول و تنظیم پارامترها، که کارایی و دقت را تضمین می کند.

موارد استفاده از محصول

HCRTB-008 که برای تولیدکنندگان رله، موسسات بازرسی برق و کاربران رله ایده آل است، برای آزمایش جامع عملکرد رله طراحی شده است. این دستگاه از کنترل کیفیت در خطوط تولید، تأیید انطباق در آزمایشگاه های تست و بررسی های تعمیر و نگهداری معمول برای کاربران نهایی پشتیبانی می کند و اطمینان حاصل می کند که رله ها قبل از استقرار، استانداردهای عملیاتی را برآورده می کنند.

ویژگی های محصول

تست خودکار: به طور خودکار تست های چرخه عمر (برای 2 گروه تماس به طور همزمان)، مقاومت سیم پیچ، مقاومت تماس و اندازه گیری مقاومت عایق را انجام می دهد و تداخل و خطاهای دستی را کاهش می دهد.
ادغام چند پارامتری: 1-4 رله را به طور مستقل آزمایش می کند، با پشتیبانی از تک/دو قطبی (NO/NC/NO+NC) و پیکربندی های بار قابل تنظیم، که نیاز به چندین دستگاه را از بین می برد.
تشخیص هوشمند خطا: آستانه های از پیش تعیین شده برای چسبندگی تماس یا فرسودگی؛ به طور خودکار تست را متوقف می کند و در صورت تجمع خطاها تا تعداد تعیین شده، هشدار می دهد و قضاوت قابل اعتماد را تضمین می کند.
قابلیت ردیابی داده ها: داده های تست (مدل رله، مقادیر مقاومت، چرخه های تست) را ذخیره می کند و صادرات USB را برای تجزیه و تحلیل و چاپ فعال می کند و ردیابی کیفیت را تسهیل می کند.
طراحی ایمنی: مجهز به یک پوشش محافظ اکریلیک و میز کار عایق برای جلوگیری از خطرات الکتریکی، تضمین ایمنی اپراتور در طول تست ولتاژ بالا.

استانداردهای مرجع بین المللی

IEC 61811-1:2017 (رله ها - قسمت 1: روش های تست عمر برای کنتاکت های الکتریکی)
- بند 4.2: روش تست برای چرخه های عمر تماس، از جمله تنظیمات زمان انرژی/غیرفعال سازی (0.1s-99.9s) و ثبت تعداد چرخه (1-999,999 بار) را مشخص می کند.
- بند 5.3: تشخیص خودکار خطا برای چسبندگی تماس یا مدارهای باز پایدار را الزامی می کند که با عملکرد قضاوت هوشمند HCRTB-008 مطابقت دارد.
IEC 60255-5:2019 (اندازه گیری رله ها و دستگاه های حفاظتی - قسمت 5: اندازه گیری مقاومت تماس)
- بند 3.3: محدوده تست مقاومت تماس (1-1000mΩ) و دقت اندازه گیری را تعریف می کند که با قابلیت تست دقیق HCRTB-008 مطابقت دارد.
IEC 61111:2020 (تست مقاومت عایق برای تجهیزات الکتریکی)
- بند 5.1: محدوده تست مقاومت عایق (1MΩ-1000MΩ) را برای عایق سیم پیچ-تماس مشخص می کند که HCRTB-008 کاملاً با آن مطابقت دارد.

پارامترهای فنی

شماره سریال	پارامتر	مشخصات
1	منبع تغذیه	AC 220V±10%، 50Hz
2	قطب های رله تست شده	تک قطبی، دو قطبی؛ به طور معمول باز (NO)، به طور معمول بسته (NC)، یا NO+NC به طور همزمان
3	تعداد رله های تست شده	1-4 (تست مستقل)
4	پیکربندی بار	1 رله با 1 مجموعه کنتاکت NO/NC → 1 کابینت بار؛ 1 رله با 2 مجموعه کنتاکت NO/NC → 1 کابینت بار
5	ولتاژ سیم پیچ	DC 0-110V (تنظیم دستی)؛ AC 0-250V (تنظیم دستی)
6	خروجی جریان سیم پیچ	حداکثر 1A (DC)؛ حداکثر 1A (AC)
7	ولت متر دیجیتال	دقت ±0.5%، وضوح 0.1V
8	زمان تست روشن/خاموش	0.1s-99.9s (قابل برنامه ریزی PLC)
9	چرخه های تست	1-999,999 (حافظه خاموش، توقف خودکار با هشدار صوتی-نوری در صورت تکمیل)
10	تست مقاومت تماس	1-1000mΩ
11	تست مقاومت سیم پیچ	1-1000Ω
12	تست مقاومت عایق	1MΩ-1000MΩ
13	ذخیره سازی داده ها	ذخیره سازی طولانی مدت پارامترها و مدل های رله؛ صادرات USB پشتیبانی می شود
14	حالت کنترل	کنترل PLC با عملکرد HMI هوشمند
15	سیم کشی	2 جفت ترمینال جریان بالا (برای کنتاکت ها)؛ 1 ترمینال بلوک (برای توان سیم پیچ)
16	ابعاد	600mm (W) × 450mm (D) × 1400mm (H)
