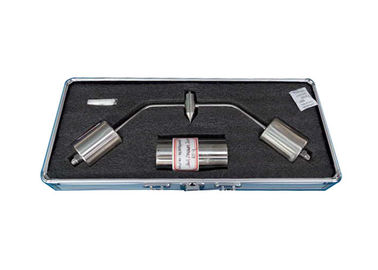

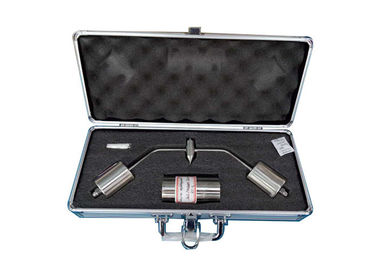

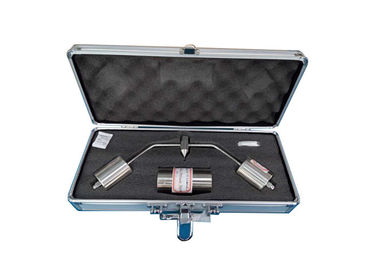

توپ فولاد ضد زنگ فشار تستر IEC60884-1 بند 25.2 شکل 37

توپ فولاد ضد زنگ فشار تستر IEC60884-1 بند 25.2 شکل 37

جزئیات محصول:

تستر فشار توپ مطابق با بسیاری از الزامات استاندارد مانند IEC884-1، IEC950 و غیره. این است که برای آزمایش مقاومت در برابر حرارت از محفظه های الکتریکی و قطعات خارجی که با مواد عایق ساخته شده استفاده می شود. این قابل اجرا به تجهیزات الکترونیکی و subassemblies و اجزای آن است. همچنین از آن برای مواد عایق برق جامد به جز سرامیک استفاده می شود.

پارامترهای فنی:

25.2 قطعات از مواد لازم برای حفظ قطعات حامل جریان و بخش هایی از عایق

مدار زمین در موقعیت، و همچنین به عنوان بخشی از منطقه سطح مقابل از مواد ترموپلاستیک، 2 میلی متر عرض، اطراف فاز و ورود پین خنثی سوراخ سوکت رسانه ها، باید به یک آزمون توپ، فشار با استفاده از دستگاه نشان داده شده است در معرض در شکل 37، جز این که بخش های عایق لازم برای حفظ پایانه های زمین در موقعیت در یک جعبه باید آزمون شود در 25.3 مشخص شده است.

توجه هنگامی که آن را ممکن است برای انجام آزمون بر روی نمونه نیست، آزمون باید بر روی یک تکه حداقل 2 میلی متر ضخامت است که از نمونه برش انجام شده است. اگر این امکان پذیر است، بیش از چهار لایه، هر برش از نمونه مشابه، ممکن است استفاده شود، نه که در این صورت ضخامت کل لایه نباید کمتر از 2،5 میلی متر باشد.

بخش تحت آزمون باید بر روی یک صفحه فولاد حداقل 3 میلی متر ضخامت و در تماس مستقیم با آن قرار می گیرد.

سطح بخش به آزمایش می شود در حالت افقی و نوک نیم کره تجهیزات تست قرار داده شده است در برابر سطح را با یک نیروی 20 N. فشرده

بار آزمون و پایه ها باید در محفظه گرما برای یک مدت زمان کافی، که آنها دمای آزمایش تثبیت رسیده اند قبل از آزمون قرار داده می شوند.

این آزمون در یک محفظه گرما در دمای (125 ± 2) ° C ساخته شده است.

بعد از 1 ساعت توپ باید از نمونه بود، که پس از آن در عرض 10 ثانیه برای خنک کردن به حدود دمای اتاق غوطه ور در آب سرد حذف می شود.

چک موجودی:

قرار دادن توپ فشار بر پشتیبانی، شما می توانید تنظیم مناسب در موقعیت بدن لود با توجه به وضعیت نوسان آن است. سپس بدن لود پیچ و تاب محکم، قرار دادن توپ فشار بر حمایت دوباره، مشاهده وضعیت نوسان آن برای اطمینان از اثر تنظیم.

فقط تحت شرایط تعادل، توپ فشار را می توان هموار قرار می گیرد، در غیر این صورت فشار توپ خواهد نوسان آشکار داشته باشد، اگر استفاده از دستگاه نوری برای آزمایش، آن را به طور جدی خواهد دقت و صحت نتایج آزمون تاثیر می گذارد.

روش مصرف:

1. در ابتدا، لطفا از قرار دادن دستگاه را در جعبه گرمایش نمونه، نمونه و دستگاه بارگذاری هستند و سپس در دمای استاندارد برای 24 ساعت یا پس از رسیدن به شرایط تعادل گرمایی نگه داشته، و پس از آن انجام آزمون بعدی.

2. سپس نمونه است که پیش از این در وسط پشتیبانی تحت درمان قرار داده، و سپس قرار دادن توپ فشار در وسط حمایت به طور پیوسته.

3. زمانی که رسیدن به به اعمال فشار زمان مورد نیاز استاندارد، باید به حذف توپ فشار از طرف عمودی، و پس از آن را نمونه برای آزمون بعدی.

نگهداری:

1. R2.5 توپ فولاد بلبرینگ فولاد است، توجه به حفاظت از زنگ زدگی.

2. سطح حمایت است که در روشن، پاک و صاف نگه داشته است.

3. جلوگیری از جسم خارجی Ф 2.5 سوراخ ترموکوپل مسدود شده است.

4. جلوگیری از پیچ وزن متعادل را شل کند.
