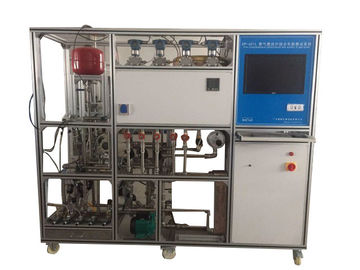

EN625 EN483 تستر لوازم الکتریکی، سیستم تست یکپارچه بخاری گازی با گاز

EN625 EN483 سیستم تست آبگرمکن بخاری گازی (بویلر)

توضیحات ابزار:

سیستم تست یکپارچه بخاری آبگرمکن گاز (دیگ) با استفاده از EN625-1996 ، EN483-1999 ، GB25034-2010 ، CJ / T228-2006 ، GB6392 و سایر موارد فنی طراحی و طراحی شده است. این برای تست عملکرد بخاری آبگرمکن گاز (دیگ) قابل استفاده است.

این سیستم سنسورهای باکیفیت ، فرستنده جریان و سایر لوازم جانبی پیشرفته و مشهور را که در اطراف داخلی و خارجی مشهور هستند و دارای عملکردی پایدار و مطمئن هستند ، برای دستیابی به نصب و سوختن آبگرمکن ، همزمان ضبط دمای ورودی و خروجی آب ، فشار آب ، گاز فشار ، جریان آب و جریان گاز و سایر پارامترها در طی فرآیند سوختن. و تست های پردازش با توجه به اهداف آزمایش شامل عملکرد بخاری آب و بار گرما ، شاخص های راندمان انرژی و میزان خروجی تست آب گرم در تعدادی تست. این دستگاه می تواند به طور خودکار ورودی و خروجی آب و شیر خاموش گاز را کنترل کند ، برای دستیابی به کنترل کامل اتوماتیک ، این سیستم آزمایش لازم برای تولید کنندگان لوازم گاز است.

عملکرد و مزایا:

1. با سنسورهای وارداتی برای جمع آوری ، که به دقت بالا ، عملکرد پایدار و ماندگاری طولانی می رسد.

2- آزمایش کننده را مطابق با الزامات فنی استاندارد اروپایی و ملی طراحی و تولید کرده و به انتقال و تحول بین سیستم تست و اطلاعات جمع آوری و پردازش شده توسط رایانه دست یابید. عملیات پردازش توسط رابط انسان دوستانه ماشین و با کنترل رایانه به عنوان هسته؛ انواع فرمول های یکپارچه در کامپیوتر برای کنترل خودکار ، با ذخیره اصلی سوابق ، آسان برای پرس و جو و به طور خودکار فرم گزارش آزمون را تشکیل می دهد ، و می تواند به طور موثر راندمان آزمون را بهبود بخشد.

3. سیستم های آبی و سیستم های گازی سیستم تست سنسورهای وارداتی و شناخته شده و دریچه های برقی ، اجزای دریچه صندلی زاویه ای را برای کنترل استفاده می کنند که به سرعت واکنش سریع ، پایداری بالا و سایر مزایای آن می رسد.

خصوصیات ساختاری:

کل سازه از آلیاژ آلومینیوم و مواد از جنس استنلس استیل ساخته شده است ، کلیه لوله ها از جنس استنلس استیل SUS304 ساخته شده ، ساختار قاب سازه از آلیاژ آلومینیوم ساخته شده است. از اجزای اصلی استفاده می شود مارک های شناخته شده "Air TAC" یا اجزای وارداتی برای کنترل ، صحت دقیق ، عملکرد پایدار ، عمر مفید دو برابر تستر معمولی است ، این تجهیزات تست لازم در صنعت آبگرمکن است.

پارامترهای فنی:

1. نمایش دمای دمای ورودی و خروجی آب: دامنه؛ 0 ~ 60 ℃ ، 0 ~ 120 ℃ ، دقت: ± 0.1 / / 0.1

2. صفحه نمایش فشار گاز: محدوده: فشار اولیه: 0 ~ 5000 Pa؛ فشار ثانویه: 5000 Pa 5000 Pa ، دقت / حداقل مقیاس: 0.5 ± / 1pa.

3. جریان آب حمام: 0 ~ 20L / min ، مقیاس دقیق / حداقل: 1 ± / 0.001L / دقیقه

4. جریان آب گرمایش: 0 ~ 30L / min ، دقت / حداقل مقیاس: 1 ± / 0.001L / دقیقه

5. جریان گاز: 0.04-6 متر مربع در ساعت ، دقت / حداقل مقیاس: 1 ± / 1Pa

6. فشار آب ورودی: فشار بالا: 1.6 a 0.0 a ، فشار کم mp 1.6mpa ، دقت: درجه 0.5

7. فشار سیستم گرمایش: 1 a 0.0، ، دقت: درجه 0.5

8. دمای گاز: 0 ~ 50 ℃ دقت: درجه 0.5

9. تمام داده های تست می توانند به صورت خودکار ذخیره شوند ، به صورت خودکار گزارش تهیه کنند ، پرس و جو آسان باشد ، قالب گزارش می تواند با انعطاف پذیری طراحی شود.

موارد آزمایش:

1) تست عملکرد گرمایش

1. آزمایش انحراف کنترل دمای آب

2. حداقل آزمایش دمای شروع: حداقل آزمایش آب اکشن با احتراق معمولی می تواند هنگامی که جریان آب با 5/0 ± 5/1 لیتر در دقیقه و احتراق نرمال در جریان باشد ، هنگامی که جریان آب از 2.0L / min بیشتر باشد

3. تست راندمان حرارتی گرمایش:

4. تست دقت خروجی حرارتی گرمایش

5- فشار اولیه گاز و آزمایش فشار ثانویه

6. تست جریان گاز و تست دمای گاز

7. تست مقاومت در برابر فشار سیستم آب

8- آزمایش جریان آب

9. تست نشت متقابل برای آبراه گرمایش و آبراه بهداشتی

2) آزمایش عملکرد آب گرم

1. آزمایش راندمان حرارتی: عملکرد محاسبه پارامترهای حرارتی بخاری آب گرم ، محاسبه بازده حرارتی ، بار و پارامترهای دیگر با توجه به پارامترهای موجود.

2. تست دقت بار حرارتی

3. تست افزایش دمای آب گرم

4- تست افزایش دمای آب

5. آزمون زمان گرمایش: زمان گرمایش را می توان تنظیم کرد

6. آزمون زمان تثبیت دمای آب گرم

7. تست دامنه فشارخون دما ، ترموکوپل نوع T را اتخاذ می کند تا از سرعت پاسخگویی بالا اطمینان حاصل شود

8- تست دقت را نشان دهید

9. تست دمای ورودی آب حمام

10. تست دمای آب خروجی حمام: استفاده از مقاومت حرارتی وارداتی سوئد INOR برای اطمینان از جمع آوری دقیق دما از دمای آب بخاری آب بخاری.

11. تست دمای دمای آب بالاترین نقطه

12. آزمایش جریان گاز:

13. آزمایش دمای گاز

14. تست فشار گاز: فشار گاز قابل تنظیم 1500` 00 3500

15. تست مقاومت در برابر فشار آب: کانال حمام ، فشار 0.5 ~ 2.0MPa را در کانال منتقل کنید ، در یک دوره خاص نشتی رخ نمی دهد. فشار به طور خودکار توسط ساختار تنظیم فشار تنظیم می شود

16. عملکرد تست فشار مدار حمام ، می تواند به طور خودکار تنظیم مقدار فشار ، محدوده 2.0 P 2.0MPa

18. آزمایش جریان آب: جریان آب از پایه آزمایش می تواند مطابق با نیاز محصول در طی آزمایش تنظیم شود.

19. حداقل جریان آب شروع و حداقل تست فشار شروع

20. نمونه سیستم مدیریت اطلاعات برای تسهیل پرس و جو اصلی مدیریت اطلاعات ، اصلاح و حذف محصولات مختلف.

21. تست پارامترهای برقی: می تواند ولتاژ ، جریان و قدرت را نشان دهد و می تواند به رایانه متصل شده و در گزارش داده ذخیره شود.

22. با ولتاژ بهره برداری: 0 تا 250 ولت قابل تنظیم ، قدرت 500W

23- ایستاده تست عملکرد حافظه قطع برق را دارد

24. کلیه داده های تست بطور خودکار گزارش های تست تولید می کند ، چاپگر را برای چاپ گزارش متصل می کند ، داده های تاریخی می توانند پرس و جو کنند (می توانند گزارش برنامه استاندارد ارائه دهند ، همچنین می توانند گزارش را مطابق با نیاز مشتری تغییر دهند)؛

25. پارامترهای سیستم تست را می توان با سیستم MES بارگیری کرد ، دما ، فشار ، جریان و سایر پارامترها را می توان در کامپیوتر میزبان بارگذاری کرد

26. با عملکرد تنظیم کننده مدار گرمایش ، عملکرد پر کردن مدار گرمایش همراه است. خنک کننده عملکرد مدار فشار آب فشار آب ، برای جلوگیری از پدیده چکش آب.

27. عملکرد اتصال سریع جریان سنج مرطوب

28- پریز برق جهانی صنعتی را تنظیم کرده و محافظ نشت را نصب کنید.

29. تنظیم کننده فشار گاز کلاس 2 برای اطمینان از پایداری فشار ورودی فشار؛

30. مجموعه ای از صفحه آب نصب شده بر روی چوب لباسی؛ قاب آویز دارای چهار قلاب است ، در قسمت های مختلف استفاده از آبگرمکن ها به راحتی قلاب می شوند ، موقعیت قلاب را می توان آزادانه تنظیم کرد.

31. تست ورودی آب با دمای بالا: دمای آب بیشتر از یا برابر با دمای تعیین شده در داخل بخاری گازی ، وضعیت آبگرمکن ها را رعایت کنید.

32. حمام حمام عملکرد آب گرم را در مدار حمام که از یک مخزن آب با دمای ثابت 50 لیتر ساخته شده است ، افزایش دهید ، می تواند به طور خودکار با منبع آب سرد تبادل شود.
