محل منبع: | ساخته شده در چین |
نام تجاری: | HongCe |
گواهی: | CE,FCC,ROSH (Cost additional) |
شماره مدل: | HHLZ |
مقدار حداقل تعداد سفارش: | ۱ عدد |
---|---|
قیمت: | Negotiatable |
جزئیات بسته بندی: | تخته سه لا |
زمان تحویل: | 3 ماه |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
میزان تشخیص نشت: | 2 گرم در سال | گاز ردیاب: | مخلوط هلیوم و نیتروژن |
---|---|---|---|
چرخه آزمایش: | 30s / pc | قطعه کار: | لوله انتقال بخار کندانسور |
برجسته: | ,,helium leak testing |

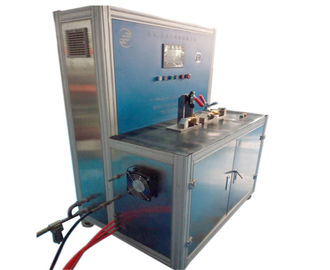

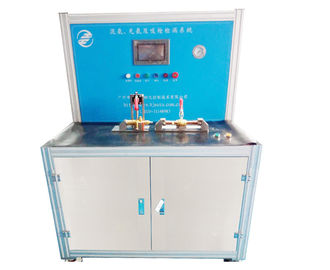

تجهیزات تست هلیوم Sniffer برای لوله تهویه تهویه تهویه مطبوع خازن
با توجه به اصول اساسی تشخیص نشت هلیم، هلیوم به عنوان یک گاز ردیاب، قطعه کار با هلیوم پر می شود و سپس از طریق یک نشت هشدار نشت نشت هلیوم می تواند به سرعت و با دقت تعیین دقیق نشت کار قطعه را تعیین کند.
پارامترهای فنی:
قطعه کار | لوله کشی تهویه مطبوع / کویل |
گاز ردیاب | مخلوط هلیوم و نیتروژن (30٪ هلیوم + 70٪ نیتروژن) یا هلیم خالص |
نرخ تشخیص نشت | 2g / y، برابر با 1x10 -6 Pa.m 3 / s است |
دقت تنظیم آشکارساز نشت | 1x10 -8 Pa.m 3 / s |
فشار برای تشخیص نشت ناخالص | 4.0 MPa (قابل تنظیم به پایین) |
فشار برای تشخیص نشت خوب | 4.0 MPa (قابل تنظیم به پایین) |
روش تشخیص | دستی اسففرد را نگه داشته است |

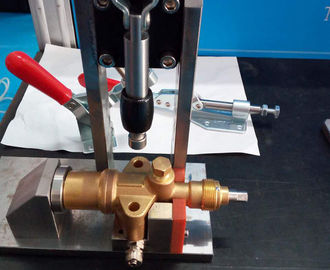

تخلیه / پر کردن / بازیابی مفصل | 2 ایستگاه (مستقل)، 2 کانکتور در هر ایستگاه (فقط 1/4 نخ، کانکتور عرضه شده توسط مشتری) |
تست چرخه | 30 ثانیه / رایانه (به غیر از قطعه بارگیری / تخلیه و زمان تشخیص دزدگیر دستی) |
نیمکت آزمون | 1500mm * 600mm |
شلنگ فشار بالا | 1.5 متر (4 عدد) |
ارتفاع پلت فرم | 850 میلی متر |
ترکیب تجهیزات | پلت فرم عملیات + سیستم پر کردن و بازیابی هلیم (لوله ها برای اتصال دو طرف مسئول مشتری هستند) |
منبع تغذیه | سه فاز |
زنگ خطر | هنگامی که سیگنال نشتی شناسایی می شود، سیستم هشدار می دهد |
سیستم تمام میزان نشت از تمام نقاط نشت را به طور خودکار، اگر کل کل هلیم تشخیص بیش از حد از پیش تعیین شده، خلاصه نشان می دهد که قطعه کار نشت خوب است. در این صورت، فرایند تشخیص نشت خوب متوقف می شود؛ و دستورالعمل نشت خوب و "NG" در رابط عملیاتی نشان داده شده است. اپراتور باید بر روی "تأیید" در هیئت مدیره عملیات کلیک کنید تا نتیجه تست را تایید کند؛ روند بعدی ادامه دارد
اگر کل کل هلیم تشخیص داده شده از محدوده پیش تعیین شده تجاوز نکند، این نشان می دهد که قطعه کار واجد شرایط است، و سیگنال OK در رابط عملیات داده شده است؛ روند بعدی ادامه دارد
قطعه قطعه شده توسط اپراتور دستی تخلیه می شود
