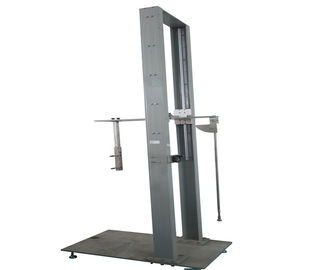

دستگاه آزمون ضربه کد IK / پاندولوم پانل چرخش دستگاه تست چکش

نام تجاری:	HongCe
شماره مدل:	HC9921A
مقدار تولیدی:	۱ عدد
قیمت:	Negotiatable
شرایط پرداخت:	T/T
توانایی عرضه:	10 مجموعه / ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

calibration certificate

مواد:

فولاد ضد زنگ

عنصر ضربه:

2،5،10،20،50J اختیاری

ارتفاع قطره:

صفحه نمایش مقیاس

حالت انتشار:

مکانیکی

طول:

1000mm

ضربه:

200-1200 میلی متر

جزئیات بسته بندی:

تخته سه لا

برجسته کردن:

دستگاه تست ضربه

دستگاه آزمون ضربه آونگ

توضیحات محصول

دستگاه تست ضربه کد IK کد محصول دستگاه تست چکش پنوماتیک ضد زنگ فولاد ضد زنگ

استاندارد

IEC60068-2-75 آزمایش محیط زیست - قسمت 2: آزمایشات - آزمایش Eh: آزمایشات چکش، IEC60068-2-63، IEC62262 درجه حفاظت ارائه شده توسط محوطه برای تجهیزات الکتریکی در برابر اثرات مکانیکی خارجی (کد IK)، IEC60439-5 کم ولتاژ مجتمع های تابلو و کنترل کننده - قسمت 5: الزامات خاص برای مجموعه های توزیع برق در شبکه های عمومی

کاربرد

این دستگاه برای تست ضربه مکانیکی به کابینت های الکتریکی و دیگر ورق های فولادی، کابینت اندازه گیری انرژی برق غیر فلزی، جعبه اتصال کابل کابلی و کابل

نمونه تست

پوسته کابینه اندازه گیری انرژی الکتریکی، سوکت کابل ایستاده و جعبه اتصال کابل و تجهیزات مشابه

ویژگی

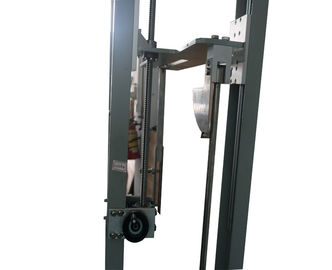

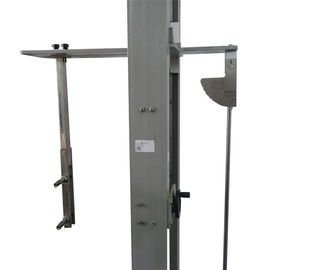

تجهیزات استفاده از ساختار ماشین را می توان چپ و راست، جلو و عقب، ارتفاع بالا و پایین نقطه ضربه قابل تنظیم، و زاویه ضربه 0-90 درجه قابل تنظیم است. این دستگاه یک دستگاه ضربه ای پاندولی کم انرژی برای 2J و بالاتر است.

مولفه های

مدل	HC9921A
پاندول	طول: 1000mm؛ قطر خارجی 9mm؛ ضخامت دیوار فولادی فولاد 0.5mm. ترکیب جرم معادل با عنصر تاثیر
نقطه ضربه	بالا و پایین قابل تنظیم، سکته مغزی 200-1200mm، ارتفاع را می توان سفارشی

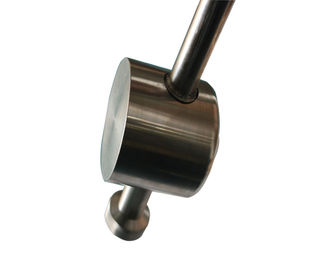

عنصر ضربه	2،5،10،20J چکش ضربه

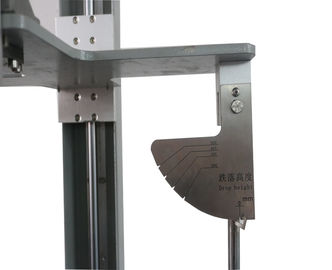

ارتفاع قطره	نمایش مقیاس
حالت آزاد	مکانیکی
بعد، ابعاد، اندازه	950 * 550 * 2700 میلیمتر

انرژی ضربه، جرم معادل و جدول افت ارتفاع

انرژی / ج	2	5	10	20	50
جرم معادل / کیلوگرم	0.5	1.7	5	5	10
قطر ارتفاع ± 1٪ میلی متر	400	300	200	400	500
نکات: 1. توجه داشته باشید در IEC 60068-2-75 3.2.2 در این قسمت، انرژی (J) با توجه به گرانش زمین (g) شتاب استاندارد محاسبه می شود، که تا نزدیکترین عدد کل، یعنی 10m / s²، گرد می شود.

ویژگی های هماهنگ از عناصر قابل توجه

انرژی / ج	≤1 ± 10٪	2 ± 5٪	5 ± 5٪	10 ± 5٪	20 ± 5٪	50 ± 5٪
جرم معادل ± 2٪ کیلوگرم	0.25 (0.2)	0.5	1.7	5	5	10
ماده	پلی آمید ¹⁾	فولاد ²⁾
R / میلی متر	10	25	25	50	50	50
D / mm	18.5 (20)	35	60	80	100	125
f / mm	6.2 (10)	7	10	20	20	25
r / mm	-	-	6	-	10	17
لیتر در میلی متر	برای مطابقت با جرم معادل، به ضمیمه A مراجعه کنید.
1) 85≤HRR≤100، سختی Rockwell با توجه به ISO2039-2. 2) Fe490-2، طبق ISO1052؛ سختی Rockwell با توجه به ISO6508.
نکته: مقادیر نشان داده شده در براکت ها برای جرم معادل و قطر عناصر قابل توجه برای مقدار انرژی برابر یا کمتر از 1 J هستند که در آزمون Ef فعلی هستند. مقادیر در حال حاضر در آزمون مثلا نیز برای این دو پارامتر نشان داده شده است. برای اهداف هماهنگی، مقادیر در براکت ها، پنجاه سال از انتشار این استاندارد حذف خواهند شد.
