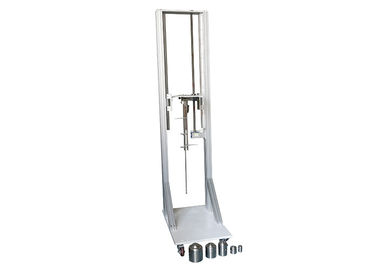

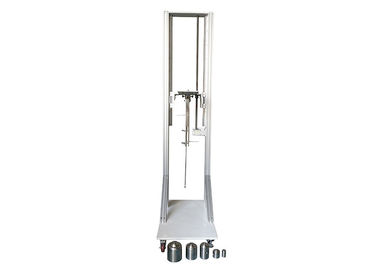

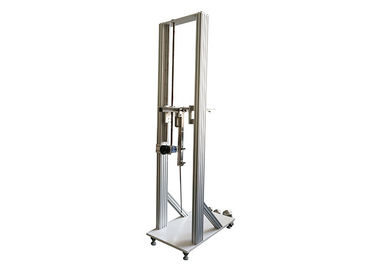

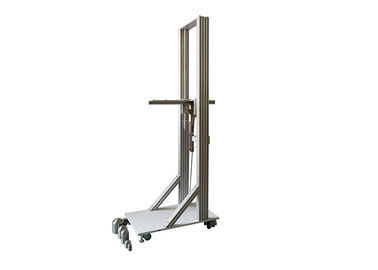

تجهیزات تست ضربه ضربه آویز پاندولوم انرژی بالا

تجهیزات تست ضربه ضربه آویز پاندولوم انرژی بالا

نام تجاری:	HongCe
شماره مدل:	HC9921A
مقدار تولیدی:	1 ست
قیمت:	Negotiatable
شرایط پرداخت:	T / T
توانایی عرضه:	10 مجموعه / ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

calibration certificate

مواد:

فولاد ضد زنگ

عنصر ضربه:

2،5،10،20،50J اختیاری است

ارتفاع افت:

200-1200 میلی متر

زاویه آونگ:

0-90 درجه قابل تنظیم

نام محصول:

دستگاه تست چکش آونگ

ضمانتنامه:

1 سال

استاندارد:

IEC60068-2-75، IEC62262

استفاده:

دستگاه تست ضربه

جزئیات بسته بندی:

تخته سه لا

برجسته کردن:

تجهیزات تست ضربه 50J

تجهیزات تست ضربه چکش آونگ

توضیحات محصول

دستگاه تست ضربه دستگاه تست چکش پاندول انرژی بالا عناصر ضربه فولاد ضد زنگ

استاندارد:

IEC60068-2-75 تست محیطی - قسمت 2: تست ها - تست Eh: تست چکش بند 5 تست Eha: چکش آونگی، IEC62262 درجه حفاظت ارائه شده توسط محفظه ها برای تجهیزات الکتریکی در برابر ضربه های مکانیکی خارجی (کد IK)

توضیحات استاندارد:

دستگاه آزمایش اساساً از یک آونگ تشکیل شده است که در انتهای بالایی خود می چرخد به گونه ای که در یک صفحه عمودی نگه داشته شود.محور محور در 1000 میلی متر بالاتر از نقطه اندازه گیری است.آونگ از یک بازوی صلب اسمی و از یک عنصر ضربه ای تشکیل شده است که با الزامات جدول 1 مطابقت دارد.

برای آزمایش نمونه های سنگین، حجیم یا دشوار، ممکن است از آونگ قابل حمل استفاده شود.باید با توضیحات بالا مطابقت داشته باشد اما محور آن ممکن است مستقیماً روی نمونه یا سازه متحرک ثابت شود.در این حالت، باید اطمینان حاصل شود که قبل از انجام آزمایشات، محور آونگ افقی است، تثبیت آن به اندازه کافی صلب است و نقطه ضربه در صفحه عمودی عبوری از محور قرار دارد.

در تمام موارد، هنگامی که آونگ رها می شود، باید فقط تحت تأثیر نیروی گرانش سقوط کند.

کاربرد:

هنگامی که پوسته تجهیزات الکتریکی با اجسام خارجی برخورد می کنند، برای آزمایش درجه قدرت برخورد مکانیکی استفاده می شود.

نمونه تست:

پوسته کابینت اندازه گیری انرژی الکتریکی، تابلوی کابل پست و جعبه اتصال کابل و تجهیزات مشابه.

ویژگی:

فریم این دستگاه توسط فولاد ضد زنگ جوش داده شده است، ساختار فشرده و بادوام است.براکت های نصب را می توان بالا و پایین تنظیم کرد، و زاویه ضربه 0-90 درجه قابل تنظیم است، کل دستگاه تست آسان است.این دستگاه یک دستگاه ضربه پاندولی با انرژی بالا برای 2J و بالاتر است.

مولفه های:

زاویه میله آونگ	0-90 درجه قابل تنظیم، صفحه نمایش مقیاس
طول میله آونگ	1000 میلی متر φ9 برای 1J و 2J استفاده می شود، φ15.9 برای 5J، 10J، 20J و 50J استفاده می شود.
عناصر ضربه ای	2J، 5J، 10J، 20J، 50J
ارتفاع ضربه	200mm~1200mm قابل تنظیم

جدول انرژی ضربه، جرم معادل و ارتفاع سقوط:

انرژی/جی	2	5	10	20	50
جرم معادل کیلوگرم (2±%)	0.5	1.7	5	5	10
ارتفاع سقوط mm±1%	400	300	200	400	500

ارتباط بین کد IK و جدول انرژی ضربه:

کد IK	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10
انرژی ضربه / J	*	0.14	0.2	0.35	0.5	0.7	1	2	5	10	20

اصول مکانیکی:

این دستگاه بر اساس استاندارد IEC 60068-2-75 طراحی و ساخته شده است، انتهای جلوی میله آونگ به عناصر ضربه ای متصل می شود، میله آونگ را در ارتفاع مشخصی تنظیم می کنیم و آن را رها می کنیم، سپس میله آونگ آزادانه می چرخد تا به تست ضربه بزند. سطح نمونه در یک منطقه مشخصعناصر ضربه‌گیر جرم معادل مختلف، مربوط به انرژی‌های ضربه‌ای متفاوت هستند و برای آزمایش مقاومت محفظه تجهیزات الکتریکی مختلف اعمال می‌شوند.

تجهیزات تست ضربه ضربه آویز پاندولوم انرژی بالا 0
