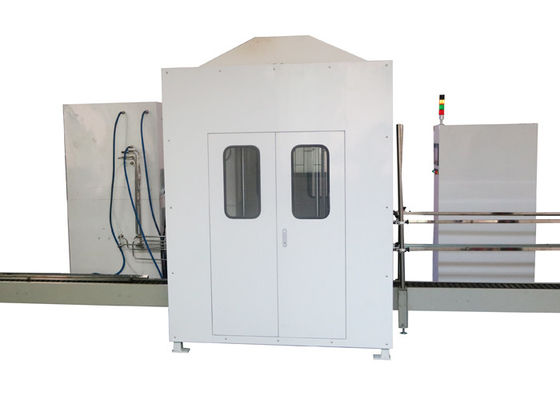

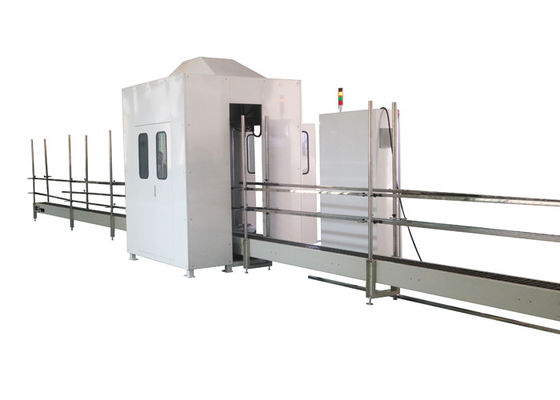

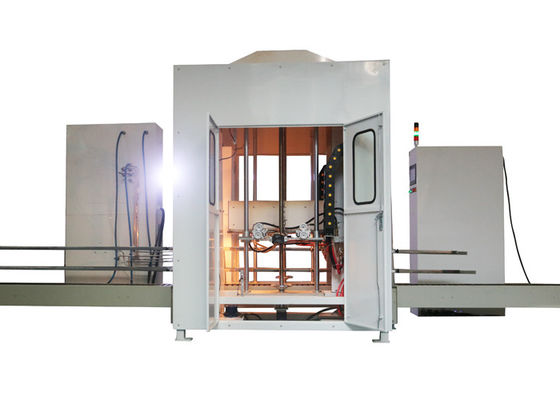

در خط اتوماتیک دستگاه جوشکاری شعله ماشین لحیم کاری خودکار

در خط اتوماتیک دستگاه جوشکاری شعله ماشین لحیم کاری خودکار

اطلاعات محصول:

لحیم کاری خودکار شعله ، همچنین به عنوان جوشکاری تفنگ ردیفی شناخته می شود ، معمولاً حالت گرمایش شعله چند نازل یا شعله تونل شعله را تصویب می کند.از طریق انتقال خطی قطعه کار یا حالت چرخش میز کار ، می توان به تبدیل موقعیت مونتاژ ، پیش گرم شدن و گرم شدن ، انتقال شار لحیم کاری ، خنک سازی ، جداسازی قطعات و سایر فرایندها پی برد.با توجه به نیاز ، می توان چندین ایستگاه گرمایش و گرمایش را تنظیم کرد تا قطعه کار را به صورت مقطعی گرم کند.به منظور اطمینان از دمای یکنواخت در ناحیه اتصال ، مشعل جوشکاری و موقعیت گرمایش قطعه کار در هر موقعیت باید به طور منطقی پیکربندی شود.در صورت لزوم ، می توان از نوسانات مشعل جوشکاری یا چرخش قطعه کار برای تحقق بخشیدن به گرم شدن یکنواخت اتصال جوش استفاده کرد.

تجهیزات لحیم کاری خودکار شعله از سیستم مکانیکی ، سیستم کنترل خودکار و سیستم جوشکاری تشکیل شده است.مهم نیست که از چه نوع تجهیزاتی استفاده می شود ، عوامل زیر برای تجهیزات لحیم کاری خودکار شعله باید در نظر گرفته شود:

مونتاژ و بارگیری قطعه کار ؛لحیم کاری از پیش تعیین شده و شارحالت گرمایشخنک سازی و تخلیه قطعات لحیم کاری شده.

از لحیم کاری خودکار شعله به طور گسترده استفاده می شود ، مانند اواپراتور یخچال فریزر ، اواپراتور و کندانسور در تهویه هوا.بیشتر آنها ساختار باله ای متشکل از لوله مسی و باله آلومینیوم است.برای اتصال آرنج های مسی بزرگ و کوچک U شکل ، بیشتر آنها به حلقه های لحیم کاری پیش ساخته مجهز شده اند و توسط دستگاه لحیم کاری شعله اتوماتیک لحیم کاری می شوند.از گاز استیلن ، گاز مایع یا گاز پروپان می توان به عنوان گاز قابل احتراق دستگاه لحیم کاری خودکار شعله استفاده کرد و بهترین گاز پروپان است.در همان زمان ، تری متیل بورات به عنوان ماده محافظ درز جوش به گاز وارد می شود تا از اکسیداسیون جلوگیری کرده و ظاهر را بهبود بخشد.

اصل تجهیزات:

از طریق اتوماسیون فرآیند لحیم کاری ، سرعت خط و شعله خط نوار نقاله به طور موثر کنترل می شود تا کنترل موثر زمان جوشکاری تحقق یابد.در عین حال ، کنترل موثر جریان گاز باعث می شود که دمای جوشکاری و تشکیل استخر لحیم کاری به خوبی کنترل شود تا از ثبات و سازگاری کیفیت جوشکاری اطمینان حاصل شود.

از الزامات استفاده کنید

1. منبع تغذیه: 3 فاز 5 سیم 380VAC؛تک فاز 220 ولت ، 50 هرتز ، دامنه نوسان ولتاژ ± 10.

2. فشار آب خنک کننده: 2 ~ 6bar

3. فشار هوای فشرده: 5 ~ 8bar

4. فشار گاز: گاز طبیعی:> 1.2bar؛LPG:> 0.6bar

5. فشار اکسیژن: bar5bar.

6. فشار نیتروژن: 3 ~ 7 بار.

7. دمای محیط: 0 ℃ ~ 40 ، رطوبت نسبی: 30 ~ 98٪ RH.

شاخص فنی تجهیزات:

1. مشخصات: جوشکاری اتوماتیک لوله U کوتاه مبدل حرارتی ، 1-3 ردیف محصولات.هنگامی که ارتفاع سطح زنجیره تسمه نقاله 400 میلی متر است ، تجهیزات می توانند با ارتفاع محصول 200 ~ 1400 میلی متر سازگار شوند.

ارتفاع تسمه نقاله ارتفاع h (واحد: 600 میلی متر) است.

2. سرعت خط تولید:

مشخصات لوله U کوچک F 7: سرعت خط دو ردیف از محصولات نباید کمتر از 3.0 متر در دقیقه باشد.سرعت خط 3 ردیف از محصولات نباید کمتر از 2.5 متر در دقیقه باشد.

3. مورد نیاز قطعه کار: سطح قطعه کار تمیز ، بدون لایه اکسید آشکار ، مشخصات یکنواخت ، موقعیت حلقه یکنواخت ؛

4. اثر جوشکاری: لحیم کاری به طور مساوی جریان می یابد ، استخر مذاب پر است و هیچ جوشکاری کاذب و لایه اکسید سیاه وجود ندارد.تحت شرایط تولید انبوه ، میزان واجد شرایط اتصال لحیم کاری> 98٪ (به استثنای نقص جوشکاری ناشی از نقص کیفیت لحیم ، نقص تشکیل جوش ، تمیزی ضعیف جوش ، نوسان زیاد فشار منبع گاز و غیره)

ساختار اصلی

قسمت اصلی

1. اندازه بدنه دستگاه جوش: 1750 (L) x 1650 mm (W) ؛

2. جوخه قبل از گرم کردن: دو گروه وجود دارد ، یکی در هر طرف.

3. تفنگ جوشکاری: دو گروه وجود دارد ، یکی برای هر طرف.

تعداد نازل های پیش گرم و جوش سلاح های بادی 30/30 است.

4. حالت خنک کننده قطعه کار: خنک کننده هوا ؛

5. هود دود: اندازه اتصال φ 350؛(مشتری مسئولیت طراحی و نصب سیستم اگزوز را دارد)

6. سیستم خنک کننده آب: ابزار جوشکاری با خنک کردن آب در گردش محافظت می شود تا عمر مفید نازل طولانی شود و به طور خودکار بدون آب متوقف شود.

7. حالت آب بندی تجهیزات: کاملا محصور شده است.

پارامتر:
