| محل منبع: | چین |
| نام تجاری: | HongCe |
| گواهی: | calibration certificate |
| شماره مدل: | HC9921 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Negotiatable |
| جزئیات بسته بندی: | تخته سه لا |
| زمان تحویل: | 25 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 10 مجموعه /ماه |
| نام محصول: | دستگاه تست چکش آونگ | ضمانتنامه: | 1 سال |
|---|---|---|---|
| استاندارد: | IEC60884-1 | کاربرد: | تست مقاومت مکانیکی |
| نصب SuImpact Testpport وزن: | 1±10 کیلوگرم | طول آونگ: | 1000 میلی متر |
| نمونه تست: | دوشاخه و پریز | عنصر قابل توجه: | 150 گرم |
| برجسته: | دستگاه تست چکش آونگ 10 کیلوگرمی,دستگاه تست چکش آونگ IEC 60068-2-75,دستگاه تست چکش آونگ 1000 میلی متری |
||

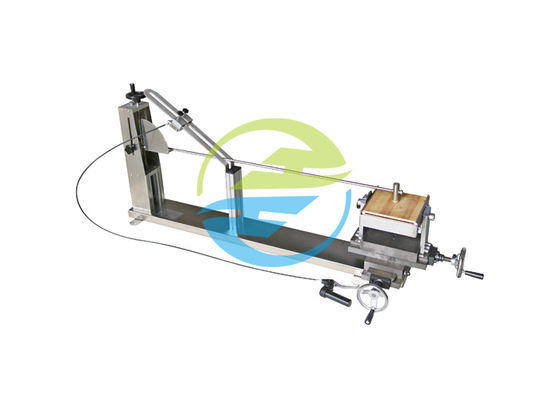

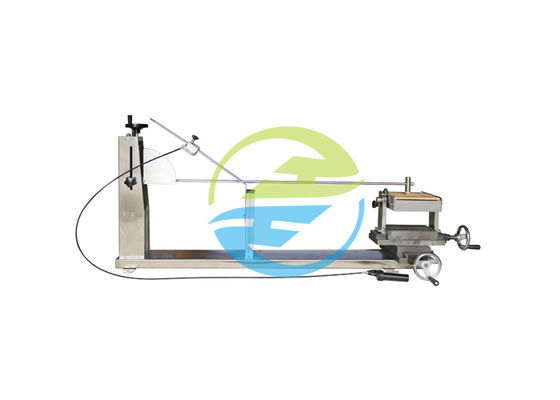

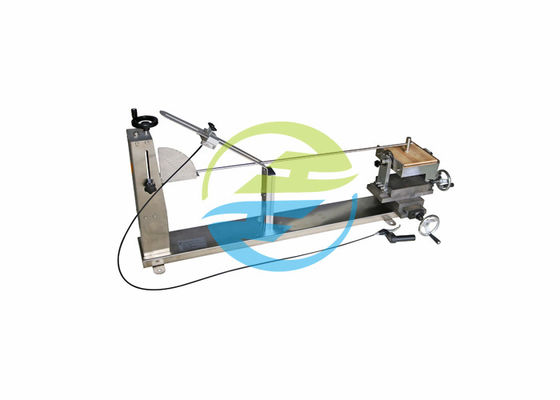

دستگاه تست چکش آونگ EHA IEC 60068-2-75 با پشتیبانی از نصب 10 کیلوگرمی
IEC60884-1 بند 24.1
نمونه ها با اعمال ضربات با استفاده از دستگاه آزمایش چکش آونگ همانطور که در IEC 60068-2-75 (تست EHA) با جرم معادل 250 گرم توضیح داده شده است، بررسی می شوند.
نمونه ها روی یک ورق تخته سه لا با ضخامت اسمی 8 میلی متر و تقریباً 175 میلی متر مربع نصب می شوند که در لبه های بالا و پایین آن به یک براکت سفت و سخت که بخشی از تکیه گاه نصب است، محکم می شوند.
تکیه گاه نصب باید دارای جرم (1 ± 10) کیلوگرم بوده و با استفاده از میله بر روی یک قاب صلب نصب شود.قاب به یک دیوار محکم ثابت می شود.
طراحی نصب به گونه ای است که
- نمونه را می توان به گونه ای قرار داد که نقطه برخورد در صفحه عمودی از طریق محور محور قرار گیرد.
- نمونه را می توان به صورت افقی حرکت داد و حول محوری عمود بر سطح تخته سه لا چرخاند.
- تخته سه لا را می توان 60 درجه در هر دو جهت حول محور عمودی چرخاند.
پریزهای نوع سطحی و جعبه های نصب سطحی مانند استفاده معمولی روی تخته سه لا نصب می شوند.
دهانه های ورودی که دارای خروجی نیستند، باز می مانند.اگر ناک اوت برای آنها فراهم شود، یکی از آنها باز می شود.
پریزهای فلاش در شکافی که در یک بلوک ممرز یا موادی با مشخصات مکانیکی مشابه تعبیه شده است، نصب می‌شوند که بر روی یک ورق تخته‌لای وود و نه در جعبه نصب مربوطه نصب می‌شود.
در صورت استفاده از چوب برای بلوک، جهت الیاف چوب باید عمود بر جهت ضربه باشد.
پریزهای فیکس کننده پیچ از نوع فلاش باید با استفاده از پیچ به خرطوم های فرورفته در بلوک ممرز ثابت شوند.پریزهای فیکس کننده پنجه ای فلاش باید با استفاده از پنجه ها به بلوک ثابت شوند.
قبل از اعمال ضربات، پیچ های ثابت قطعات اصلی و روکش ها با گشتاوری برابر با دو سوم گشتاور مشخص شده در جدول 6 سفت می شوند.
نمونه ها به گونه ای سوار می شوند که نقطه برخورد در یک صفحه عمودی از طریق محور محور قرار گیرد.
عنصر ضربه گیر مجاز است از ارتفاع مشخص شده در جدول 21 سقوط کند.
استاندارد: IEC60884-1 2013 بند 24.1 و شکل 22~26، IEC60669-1، IEC60068-2-75
کاربرد: این دستگاه برای تست استحکام مکانیکی دوشاخه ها و پریزها، جعبه های نصب سطحی، گلند پیچ، درپوش های گلند، کلید و سایر لوازم الکتریکی برای مصارف خانگی و مشابه مناسب است.
نمونه تست: دوشاخه ها و پریزها، جعبه های نصب از نوع سطحی، گلندهای پیچ، پوشش های گلند، سوئیچ و سایر لوازم الکتریکی.
ویژگی:براکت نصب را می توان به بالا و پایین حرکت داد، به چپ و راست حرکت کرد و زاویه ضربه را می توان تنظیم کرد.این دستگاه یک دستگاه ضربه پاندولی کم انرژی برای 2J و کمتر است.
مولفه های:
1. آونگ: طول: 1000mm;قطر خارجی: 9 میلی متر؛ضخامت دیواره لوله فولادی: 0.5 میلی متر؛جنس: فولاد؛وزن: 100±1 گرم
2. براکت نصب: وزن: 10±1 کیلوگرم.به خوبی تنظیم شده است و جهت افقی و جهت عمودی قابل تنظیم است.کل براکت را می توان 90 درجه از طریق محور چرخش چرخاند.
3. عنصر قابل توجه: 150 گرم، جرم معادل 200 گرم (200 گرم عنصر قابل توجه برای گزینه).
4. انرژی ضربه، جدول وزن معادل و ارتفاع قطره
| انرژی/جی | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| جرم معادل /کیلوگرم | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| ارتفاع افت ± 1% میلی متر | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
|
یادداشت:
|
|||||||||||||||
