منمعرفی محصولات

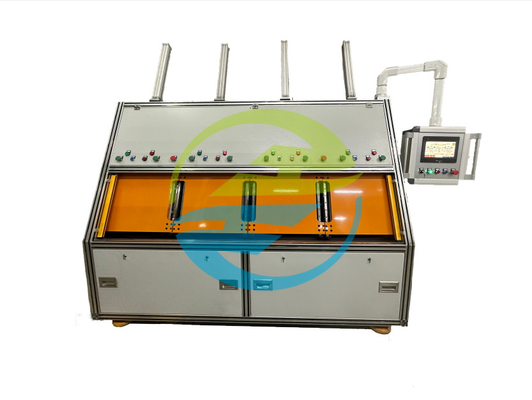

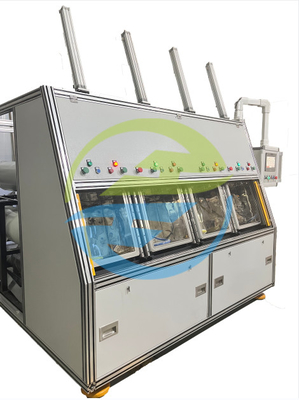

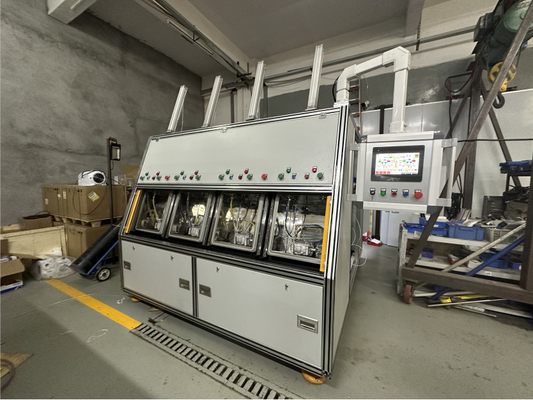

سیستم تشخیص نشت نیتروژن هیدروژن چهار مخزن دستگاهی است که برای تشخیص نشت گاز در قطعات خودرو یا سایر تجهیزات استفاده می شود.معمولاً از چهار جعبه تست مهر و موم شده و دستگاه های تشخیص مربوطه تشکیل شده است.هنگام استفاده، قطعات مورد آزمایش را در جعبه آزمایش قرار دهید و سپس با تزریق مخلوط گاز هیدروژن و نیتروژن، نشت گاز را تشخیص دهید.

این سیستم تشخیص نشت از مخلوطی از گاز هیدروژن و نیتروژن به عنوان محیط تشخیص استفاده می کند زیرا هیدروژن بسیار نفوذپذیر است و تشخیص نشت های کوچک را آسان تر می کند.گاز موجود در محفظه آزمایش با نقطه نشتی روی سطح قطعه مورد آزمایش برهمکنش خواهد داشت و در صورت وجود نشتی، گاز توسط دستگاه تشخیص شناسایی می شود.

با توجه به اصل تشخیص نشت هیدروژن و نیتروژن، هیدروژن و نیتروژن به عنوان گاز ردیاب برای پر کردن قطعه کار در یک محفظه خلاء استفاده می شود.سپس نشت یاب هیدروژن و نیتروژن می تواند به سرعت و با دقت بالا وضعیت نشتی قطعه کار را با دقت بالا تعیین کند.

روند کار

1. نصب قطعه کار و بسته شدن جعبه خلاء:

آ.اپراتور قطعه کار را در محفظه خلاء قرار می دهد، رابط قطعه کار را با کانکتور سریع داخل محفظه خلاء متصل می کند و دکمه شروع را فشار می دهد.

بمحفظه خلاء را بطور خودکار ببندید و چرخه تشخیص بلافاصله شروع می شود.

نکته: محافظ های گریتینگ در دو طرف محفظه وکیوم تعبیه شده است.هنگام بستن درب محفظه جاروبرقی، اطمینان حاصل کنید که هیچ جسمی با حرکت محفظه خلاء در ناحیه بسته شدن تداخل نداشته باشد.

2. جاروبرقی محفظه خلاء و وکیوم قطعه کار:

آ.به طور خودکار محفظه خلاء را جارو کنید تا سطح خلاء داخل به فشار باز تنظیم شده برسد.

بهمزمان قطعه کار را به طور خودکار جاروبرقی بزنید تا سطح خلاء داخل قطعه کار به مقدار خلاء تنظیم شده برسد.

3. پر کردن نیتروژن هیدروژن قطعه کار، نشت متوسط ​​و تشخیص نشت خوب

آ.قطعه کار را با فشار تنظیم شده به طور خودکار با گاز هیدروژن و نیتروژن پر کنید تا فشار داخل قطعه کار به مقدار تنظیم شده برسد.

بتشخیص نشتی متوسط: پس از اتمام پر کردن هیدروژن و نیتروژن، قطعه کار به طور خودکار تحت فشار قرار می گیرد و بر اساس مقدار افت فشار داخل قطعه کار مشخص می شود که آیا نشتی متوسط ​​وجود دارد یا خیر.

اگر مقدار افت فشار داخل قطعه کار از محدوده تنظیم شده فراتر رود، فرآیند تشخیص نشت خاتمه می یابد و رابط عملیاتی نشت متوسط ​​را نشان می دهد و گاز را بازیابی می کند.

جپس از اتمام نشتی متوسط، قضاوت ریز نشت را انجام دهید:

اگر آشکارساز نشت سیگنال هیدروژن و نیتروژن را بیش از مقدار تنظیم شده در محفظه خلاء تشخیص دهد، نشان می دهد که نشتی خوبی در قطعه کار وجود دارد و یک سیگنال نشانگر نشت خوب در رابط عملیات ارائه می شود.

اگر آشکارساز نشت سیگنال های هیدروژن و نیتروژن را بیش از مقدار تنظیم شده در محفظه خلاء تشخیص ندهد، نشان می دهد که قطعه کار بازرسی را پشت سر گذاشته است و سیگنال واجد شرایطی در رابط عملیات ارائه می شود.

4. تورم اتاق خلاء

آ.به طور خودکار محفظه خلاء را با جو پر کنید.

بدر همان زمان، هیدروژن و نیتروژن داخل قطعه کار به طور خودکار بازیابی می شوند.

5. تخلیه قطعه کار

آ.اگر آزمون واجد شرایط باشد:

درب محفظه خلاء به طور خودکار باز می شود.اپراتور اتصال داخل محفظه را از رابط قطعه کار جدا می کند.

باگر آزمون ناموفق باشد:

دکمه تایید را به صورت دستی فشار دهید و درب محفظه جاروبرقی به طور خودکار باز می شود.اپراتور اتصال داخل جعبه را از رابط قطعه کار جدا می کند.

جاگر در طول فرآیند تشخیص زنگ هشدار رخ دهد:

دکمه تایید را به صورت دستی فشار دهید.درب محفظه خلاء به طور خودکار باز می شود.اعلان پیام خطا را روی صفحه لمسی فشار دهید تا وضعیت هشدار پاک شود و سپس قطعه کار مجدداً آزمایش شود.

توجه: برای مرتب سازی محصولات با نشتی شناسایی شده: 1. یک قطعه کار را خارج کنید و یک قطعه کار را بگذارید.2. آزمایش یک قطعه کار باقی مانده در محفظه را طبق روش کار معمولی ادامه دهید.این چرخه تا زمانی که یک قطعه کار نشتی خاص شناسایی شود ادامه می یابد.
