محل منبع: | چین |
نام تجاری: | Hongce |
گواهی: | Calibration Certificate(cost additional) |
شماره مدل: | HJ122 |
مقدار حداقل تعداد سفارش: | 1 مجموعه |
---|---|
قیمت: | Negotiation |
جزئیات بسته بندی: | تخته سه لا |
زمان تحویل: | 90 روز کاری |
شرایط پرداخت: | T/T |
قابلیت ارائه: | 1 مجموعه در ماه |
نام محصول: | نشت یاب طیف سنج جرمی هلیوم | محصول تحت بازرسی: | رله مسکن سرامیکی خودرو |
---|---|---|---|
رنگ: | آبی و خاکستری | دقت تست: | دقت بالا |
محیط تست: | هلیوم | میزان نشتی آلارم: | 1.0*10-9Pa·m3/sec |
دمای تست: | -20℃~+60℃ | نوع: | ارائه خدمات سفارشی |
برجسته: | نشت یاب اسپکترومتر جرمی هلیوم,نشت یاب طیف سنج از جنس استنلس استیل |
محفظه سرامیکی برای تجهیزات آزمایش نشت هلیوم برای وسایل نقلیه الکتریکی
معرفیتجهیزات آزمایش نشت هلیوم:
بر اساس اصل اصلی تشخیص نشت هلیوم، با استفاده از هلیوم به عنوان گاز ردیابی، سیستم به طور خودکار و به سرعت نشت قطعه کار را تشخیص می دهد.سيستم زنگ هشدار ميدهد.
فرآیند عملکردتجهیزات آزمایش نشت هلیوم:
1کارگر قطعه کار را در دستگاه ثابت قرار می دهد و دکمه شروع را فشار می دهد.
2جعبه خلاء به طور خودکار بسته می شود و لامپ به طور خودکار بسته می شود.
3سیستم به طور خودکار جعبه خلاء و قطعه کار را جاروبرقی می کند.
4سیستم به طور خودکار محصول را با هلیوم پر می کند.
5این سیستم به طور خودکار تشخیص نشت در محصول را انجام می دهد.
6. اگر نتیجه آزمایش معتبر باشد:
a. سیستم به طور خودکار هلیوم را مصرف می کند.
ب. سیستم به طور خودکار درب جعبه خلاء را باز می کند.
ب. چراغ شاخص واجد شرایط روشن است و اپراتور محصول را تخلیه می کند.
d. اپراتور محصول بعدی را که باید بازرسی شود نصب می کند و یک چرخه آزمایش جدید را آغاز می کند.
7. اگر نتیجه آزمایش غیرقابل قبول باشد:
a. سیستم به طور خودکار هلیوم را مصرف می کند.
ب.دست به دست دکمه تایید را فشار دهید.
ج. باز کردن خودکار جعبه.
چراغ شاخص غیر واجد شرایط روشن است و اپراتور محصول را تخلیه می کند.
e. اپراتور محصول بعدی را که باید بازرسی شود نصب می کند و یک چرخه آزمایش جدید را آغاز می کند.
ویژگی هایتجهیزات آزمایش نشت هلیوم:

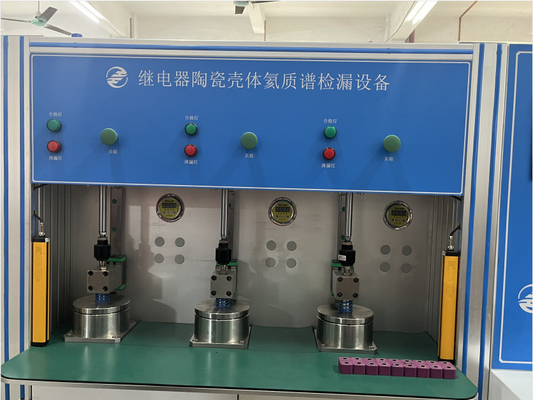

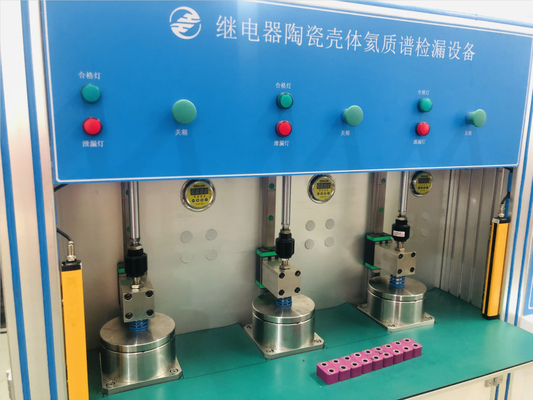

1این تجهیزات دارای سه جعبه خلاء است که در ارتباط کار می کنند و فقط به یک اپراتور برای کار کردن تجهیزات نیاز دارند.
2قطعه کار به طور خودکار کل فرآیند را در جعبه خلاء به اتمام می رساند، که یک ساختار به شکل زنگ را اتخاذ می کند و می تواند به طور خودکار باز و بسته شود.اپراتور فقط نیاز به بارگذاری و تخلیه مواد دارد.، و بارگیری و تخلیه ساده و راحت است.
3. دستگاه جعبه خلاء می تواند تا یک قطعه کار را در یک زمان نصب کند. اگر نصب قطعه کار لازم نباشد، سوراخ نصب قطعه کار مربوطه را می توان با یک پلاگ مسدود کرد.
4. تشخیص هلیوم یک آشکارساز نشت وارداتی را اتخاذ می کند، با حداکثر دقت تشخیص نشت 5 * 10-13Pa · m3 / s. فرآیند تشخیص نشت می تواند قطعات نشت بزرگ و کوچک را شناسایی کند،صرفه جویی در مصرف گاز هلیوم.
5تجهیزات به صورت تصادفی با یک نشت شبیه سازی شده از 1.0E-9 Pa · m3/s، با گواهی صادر شده توسط موسسه ملی سنجش برای نشت فراهم می شود.
6فاصله بین شیر پر از هلیوم و قطعه کار کوتاه است، مصرف گاز کم است و هزینه تولید کاهش می یابد.
7سیستم توسط PLC کنترل می شود و اطلاعات مختلف را روی یک صفحه لمسی رنگی نمایش می دهد.
8. ایمنی عملیات تجهیزات، با حفاظت از ایمنی و توقف اضطراری، عملکرد تنظیم مجدد
9طراحی تجهیزات مطابق با الزامات ارگونومیک است.
Pآرامترها
مدل | HJ122 |
قطعه مورد آزمایش | پوسته سرامیکی |
تعداد جعبه های خلاء | 3 (فقط یک محصول در هر جعبه مورد آزمایش قرار می گیرد) |
گاز ردیابی | گاز هلیوم |
فشار هلیوم | 0.5MPa |
بازیافت هلیوم | بازیافت نشده |
زمان چرخه | 205 قطعه/ساعت |
میزان نشت آژیر | 1.0*10-9پم3/دقيقه |
