دستگاه تست پمپ بستن خودکار 80 متر مکعب بر ساعت ظرفیت تست بنچ پمپ وکیوم حلقه آب EV

نام تجاری:	HongCe
شماره مدل:	HETE-WPT-9
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	10 ست در هر ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration certificate(cost additional)

جزئیات بسته بندی:

تخته سه لا

برجسته کردن:

تست بنچ پمپ وکیوم حلقه آب,تست بنچ پمپ وکیوم بستن خودکار,دستگاه تست پمپ EV

Vacuum Pump Test Bench Automated Clamping

Pump Testing Machine EV

توضیحات محصول

تست جامع عملکرد پمپ وکیوم حلقه آب خودروی برقیگیره خودکار با ظرفیت 80 متر مکعب در ساعت

توضیحات مختصر

تجهیزات تست پمپ WPT-9 یک میز تست خودکار پیشرفته است که برای پمپ های وکیوم حلقه آب خودروهای برقی طراحی شده است. این دستگاه شامل گیره رباتیک، شبیه سازی کامل عملکرد و تست چند شرطی است و تست های با دقت بالا، کارآمد و قابل ردیابی را برای تولیدکنندگان تجهیزات اصلی (OEM) و تامین کنندگان رده 1 ارائه می دهد.

معرفی محصول

WPT-9 استاندارد جدیدی را در زمینه تست پمپ وکیوم خودروهای برقی تعیین می کند. این دستگاه مجهز به سیستم گیره رباتیک شش محوره و شبیه سازی محیط تست طیف کامل است و از تست دقیق، خودکار و تکرارپذیر برای طیف گسترده ای از مدل ها و پیکربندی های پمپ پشتیبانی می کند. این سیستم که برای مطابقت با معیارهای بین المللی طراحی شده است، امکان اعتبارسنجی عملکرد قابل اعتماد را در شرایط پویا و درجه خودرو فراهم می کند.

ویژگی های محصول

سیستم گیره خودکار
تعویض سریع مدل (در عرض 5 دقیقه) با دقت موقعیت یابی ±0.1 میلی متر، سازگار با پورت های پمپ G1/4" تا G3/8".
شبیه سازی کامل محیط
شبیه سازی دمای شدید (-40℃~125℃)، رطوبت (10%-95% RH) و شرایط فشار، پشتیبانی از استانداردهای AEC-Q100 و ISO.
اندازه گیری با دقت بالا
وکیوم، نرخ جریان، توان، لرزش و نویز در زمان واقعی نظارت می شود. دقت وکیوم به ±0.1kPa می رسد.
مدیریت داده و قابلیت ردیابی
جمع آوری داده های CAN/LIN در زمان واقعی، ذخیره سازی 256 گیگابایتی SSD، تولید گزارش PDF برای انطباق با ISO 9001.
پروتکل های ایمنی پیشرفته
محافظت در برابر فشار بیش از حد دو لایه، تشخیص زودهنگام خرابی مبتنی بر لرزش و انطباق با استانداردهای IEC 60664-1 و EVS-GTR.
طراحی مدولار
قابل ارتقا با حلقه مبرد (-50℃)، گاز فشار بالا (تا 10 بار) و ماژول های تردی هیدروژن.

استانداردهای مرجع بین المللی

استاندارد	بخش	شرح
ISO 28580:2013	5.3	تست منحنی وکیوم-جریان برای پمپ های EV
GB/T 32864-2016	5.4, 5.7	راندمان پمپ الکتریکی و استارت در دمای پایین
AEC-Q100 Rev-E	5, 9	تست های چرخه دما و لرزش
IEC 60068-2-1	Nb	استقامت -40℃ (72 ساعت بدون خرابی)
EVS-GTR Phase 2	5.3	عایق الکتریکی (≥10MΩ)، مقاومت در برابر 1500Vdc
CISPR 25:2021	کلاس 3	EMI تابشی ≤40dBμV/m (30~1000MHz)

دامنه کاربرد

اشیاء تست اولیه:

پمپ های وکیوم حلقه آب EV (0.1–3kW، 5–80m³/h)
پمپ های تقویت کننده وکیوم هیبریدی (خنک شونده با روغن/آب)
سیستم های وکیوم پیل سوختی هیدروژنی (فشار بالا، ضد تردی هیدروژن)

دسته بندی های اصلی تست

دسته بندی	اقلام تست
عملکرد	وکیوم در مقابل جریان، توان در مقابل راندمان، زمان بازیابی
محیط	استارت سرد (-40℃)، استقامت حرارتی (125℃)، اسپری نمک (48 ساعت)
قابلیت اطمینان	دوام (500 ساعت)، شوک حرارتی (1000 سیکل)
ایمنی و EMC	عایق، مقاومت زمین، EMI تابشی
اتوماسیون	دقت گیره، سازگاری فشار آب بندی

مشخصات فنی

پارامتر	جزئیات
مدل	WPT-9
محدوده وکیوم تست	1–100kPa (±0.1kPa دقت)
محدوده نرخ جریان	0–80m³/h (±0.5%FS)
محدوده دما	-40℃ تا +125℃ (±1℃ دقت)
محدوده رطوبت	10%–95%RH (غیر متراکم، اختیاری)
ورودی برق برای DUT	12V / 24V / 48V DC
محدوده توان درایو	0–3kW (0.1W رزولوشن، ±0.5% دقت)
تشخیص لرزش	0–200m/s²، 3-محور (±5%)
محدوده نویز	30–100dB (±1dB @ 1m)
سیستم گیره	بازوی رباتیک + گیره های پنوماتیک (±0.1mm)
رابط کنترل	صفحه نمایش لمسی صنعتی 12 اینچی (چند زبانه)
ذخیره سازی داده	256GB SSD، 200,000+ لاگ، خروجی CAN/LIN
درجه حفاظت	IP67 (محفظه تست)، IP54 (کنترلر)
منبع تغذیه	AC220V/380V ±10%، 50/60Hz، 80kVA
ابعاد	3500×2500×2300mm (طول×عرض×ارتفاع)
وزن	3000 کیلوگرم
ارتباطات	CAN / LIN / RS485 / Modbus / OPC UA

خدمات پس از فروش

ما پشتیبانی فنی جامع، تشخیص از راه دور، آموزش در محل و به روز رسانی نرم افزار را ارائه می دهیم. شبکه خدمات جهانی ما، زمان خرابی را به حداقل می رساند و عملکرد بهینه سیستم را تضمین می کند.

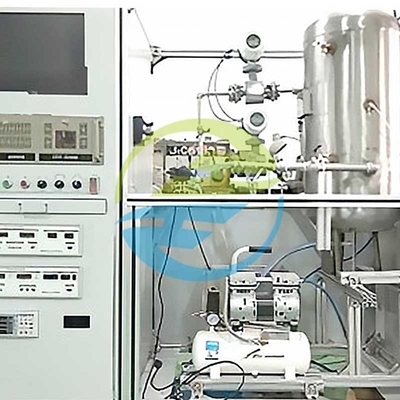

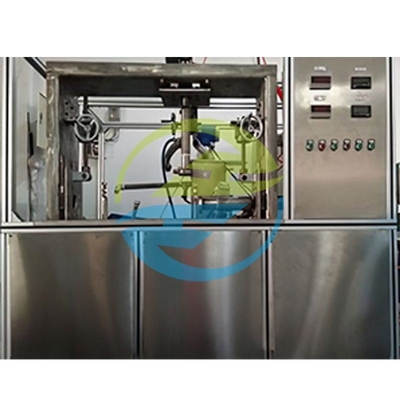

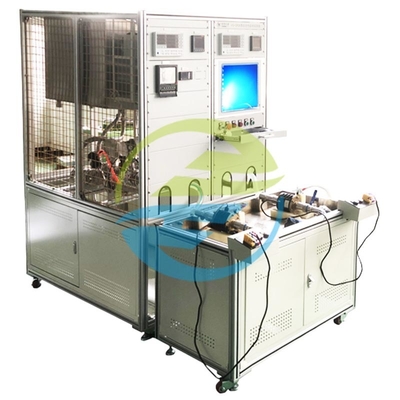

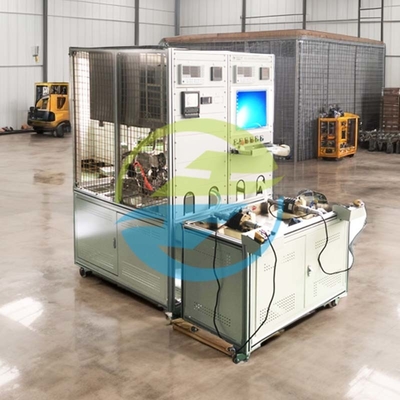

عکس های محصول
