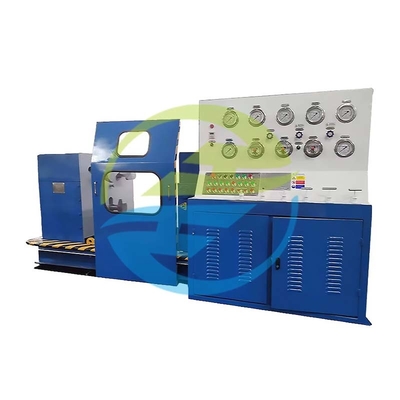

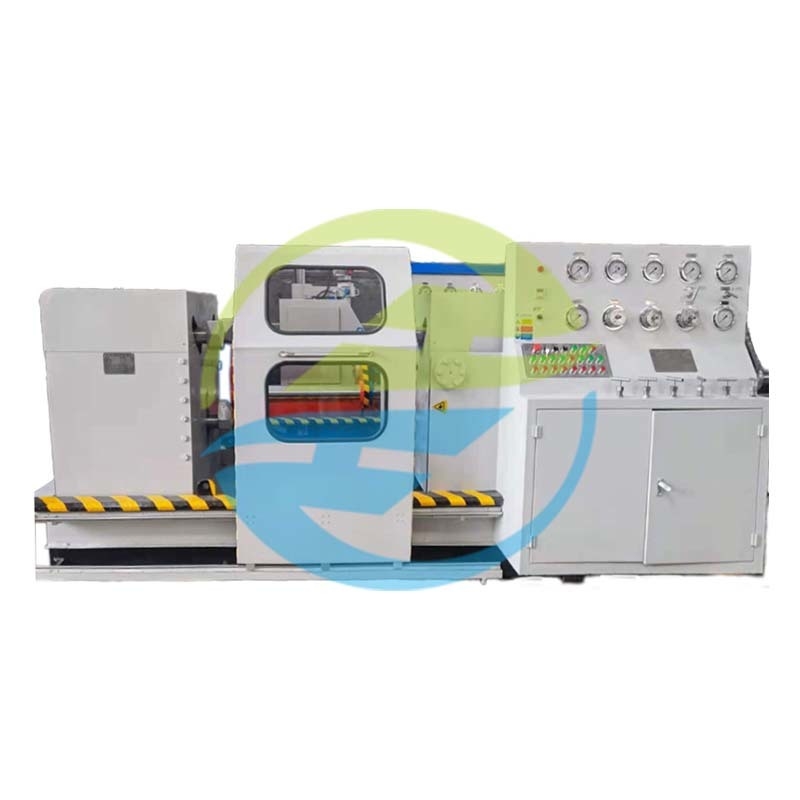

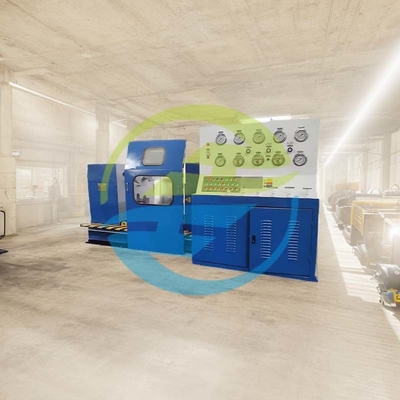

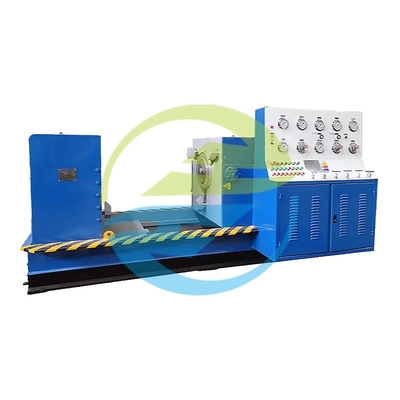

دستگاه تست نگهدارنده فشار شیر با فشار بالا DN15–DN1200 ISO 5208 IEC 60529

نام تجاری:	HongCe
شماره مدل:	Hongce-WTP-002
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	10 ست در هر ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration certificate(cost additional)

جزئیات بسته بندی:

تخته سه لا

برجسته کردن:

دستگاه تست نگهدارنده فشار شیر DN1200,دستگاه تست نگهدارنده فشار شیر

Valve Pressure Holding Test Machine

توضیحات محصول

دستگاه آزمایش فشار نگهدارنده شیر فشار بالا DN15 DN1200 ISO 5208 IEC 60529

شرح کوتاه

WPT-002 یک دستگاه آزمایش پمپ با یکپارچه سازی بالا است که برای آزمایش جامع عملکرد شیر تحت فشار طراحی شده است.و آزمایش نشت برای انواع فلنج و دریچه های رشته ای، اطمینان از دقت و قابلیت اطمینان در کاربردهای صنعتی.

معرفی محصول

WPT-002 دستگاه آزمایش فشار نگهدارنده شیر برای آزمایش شیرهای فشار بالا، متوسط و کم با دقت استثنایی طراحی شده است.استفاده از یک روش فشرده سازی بدون فشار ✓ قرار دادن فلنج شیر در جلو و نگه داشتن پشت با پنجه های متحرک ✓ نتایج قابل اعتماد بدون دخالت نیروی خارجی را تضمین می کند.

با طیف آزمایشی از DN15 تا DN1200 (NPS1 ′′ 28 ") و فشار از PN1.6 تا 48MPa (Class150 ′′ 2500lb) ، WPT-002 به طور گسترده ای در نفت، پتروشیمی، برق، انرژی هسته ای،و صنایع تعمیر و نگهداری شیربا هيدروليک و کنترل PLC ادغام شده، اتوماسيون، تکرار و امنيت برتر را فراهم مي کند.

ویژگی های کلیدی

ادغام عملکردی بالا
ترکیب مکانیکی، هیدرولیکی، آزمایش فشار و گردش رسانه در یک سیستم فشرده.
اتوماسیون کامل
پشتیبانی از محرک هیدرولیک و کنترل PLC برای بهبود بهره وری عملیاتی و به حداقل رساندن تلاش دستی.
طیف گسترده ای از آزمایش
قطر گسترده (DN15 DN1200) و طیف فشار (PN1.6 48MPa) را پوشش می دهد ، قابل سازگاری با انواع مختلف دریچه است.
محکم کردن دقیق و بدون استرس
طراحی منحصر به فرد پنجه عقب تضمین می کند که شیر بدون تحریف ساختار آن محکم نگه داشته شود و نتایج آزمایش بی طرف را ارائه دهد.
کیفیت ساخت و ساز قوی
از فولاد کربن 25 درجه با دوام ساخته شده برای کار طولانی مدت و پایدار در شرایط شدید
گزینه های کنترل چندگانه
عملکرد دکمه، برنامه نویسی PLC و حالت های کنترل دستی را برای کاربران مختلف ارائه می دهد.
سازگاری رسانه های گوناگون
از آب، گاز و روغن برای شرایط متعدد آزمایش پشتیبانی می کند.

انطباق با استانداردهای بین المللی

استاندارد	بند	توضیحات
GB/T 13927-2008	فصل 6	روش های آزمون فشار دریچه
API 598	4.243	تست قدرت و محکم بودن شیر
ISO 5208:2015	جدول های 3-5	سطح نشت دریچه
JB/T 9092-1999	پر شده	استاندارد بازرسی شیر صنعتی
ANSI/FCI 70-2	سطح VI	نشت دریچه های داخلی (دیورهای کنترل)
ASME B1634	7.1 ¥74	طراحی و آزمایش شیر
IEC 60529	IP54	درجه حفاظت برای تجهیزات الکتریکی

درخواست ها

طراحی شده برای آزمایش عملکرد انواع شیرهای زیر:

دریچه های صاف و رشته دار
از جمله: دریچه های دروازه، دریچه های توپ، دریچه های کره، دریچه های چک و دریچه های پلاگین.
اهداف آزمایش:

دسته آزمایش	توضیحات
تست قدرت	اندازه گیری بدن دریچه تحت فشار حداکثر (تا 48MPa).
آزمون مهر و موم	بررسي فشرده شدن دریچه در شرایط مشخص شده
آزمایش نشت	تشخیص مایکرو نشت تحت فشار خاص / رسانه.
چک عملیاتی	بررسی عملکردهای باز/بند دریچه تحت فشار.
ثبت داده ها	فشار، زمان و نتایج را به طور خودکار ثبت می کند.

مشخصات فنی

پارامتر	ارزش
مدل	WPT-002
قطر قابل اجرا	DN15 DN1200 / NPS1" 28"
محدوده فشار	PN1.6 48MPa / کلاس 150 2500 پوند
حداکثر فشار آزمون مهر و موم	32.0MPa
فشار آزمون حداکثر قدرت	48.0MPa
انواع شیر	دروازه، توپ، گلوب، چک، پلگ
حالت درایو	درایو هیدرولیک + کنترل PLC
گزینه های کنترل	دکمه دستی / PLC اتوماتیک
مواد اصلی بدن	25# فولاد کربن
روش اتصال	رابط فرعی
متوسطه تست	آب، گاز یا نفت
تنظیم فشار	قابل تنظیم (پیش فرض 5MPa در هنگام تنظیم)
روش قفل کردن	موقعیت فلنج جلو + پنجه های قابل حرکت عقب
عملکرد میز کار	چرخش 90° در پلتفرم سمت راست
سطح حفاظت	IP54 (اتاق کنترل) ، IP65 (اتاق آزمایش)
منبع برق	AC380V ±10٪، 50Hz، 15kW
ابعاد	۳۱۰۰ × ۲۰۰۰ × ۲۲۰۰ میلی متر (L × W × H)
وزن	2.8 تن

اشیاء آزمایش

دریچه های دروازه
دریچه های توپ
دریچه های گلوب
دریچه های چک
دریچه های پلاگین
(با نوک های فرش دار یا رشته دار، از DN15 تا DN1200)

صنایع: نفت و گاز، پتروشیمی، تولید برق، تصفیه آب، سازندگان OEM دریچه، فروشگاه های تعمیر و نگهداری

خدمات پس از فروش

پشتیبانی از نصب و راه اندازی در محل
گارانتی 12 ماهه با نگهداری تمام عمر
تشخیص از راه دور و ارتقاء برنامه PLC
تجهیزات قابل تنظیم و رابط های آزمایش موجود
نمونه های گزارش آزمایش مطابق با ISO و دستورالعمل های آموزشی ارائه شده
