Iec 60034 پمپ آب با فشار بالا بنچ آزمایش عملکرد جامع

تست جامع عملکردی پمپ آب فشار قوی IEC 60034

توضیحات محصول

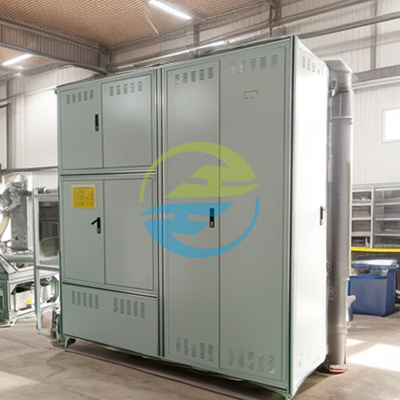

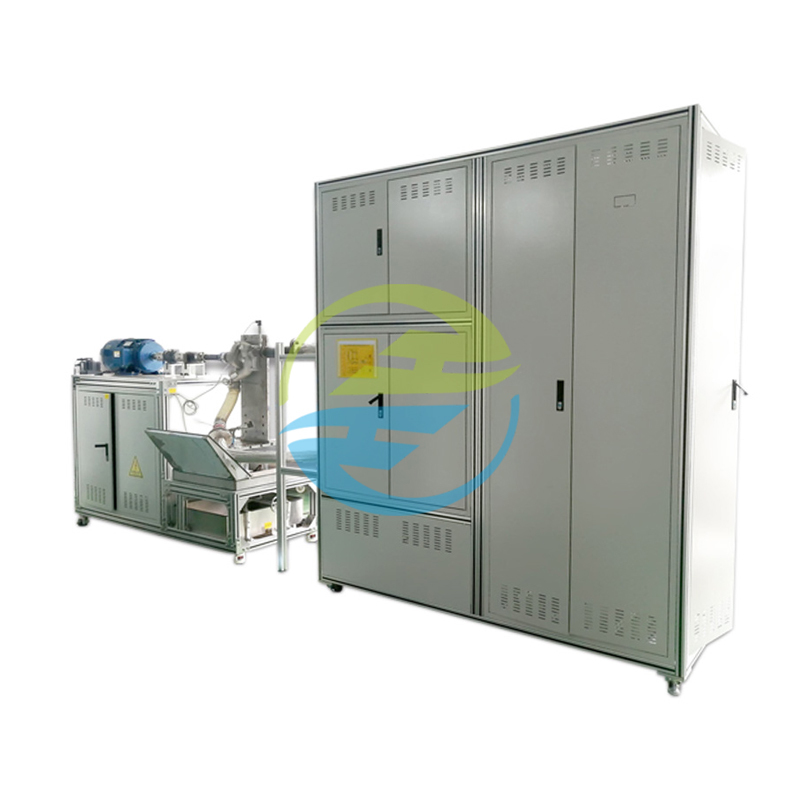

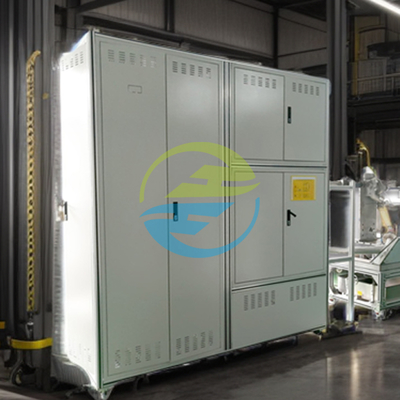

WPT-14 یک سیستم تست عملکردی جامع و با دقت بالا برای پمپ های آب است که برای تست تجهیزات پمپ در مراحل تحقیق و توسعه، تولید و بازرسی طراحی شده است. این سیستم از تست خودکار تحت فشار بالا، جریان متغیر، سرعت ثابت/سرعت متغیر و شرایط چند رسانه ای پشتیبانی می کند و طیف گسترده ای از سناریوهای کاربردی صنعتی را پوشش می دهد. این دستگاه به عنوان یک تجهیزات تست پمپ پیشرفته، با استانداردهای بین المللی مانند ISO 9906 مطابقت دارد، سیستم های جمع آوری داده و خروجی گزارش قابل ردیابی را ادغام می کند و به طور گسترده در تولید پمپ، پتروشیمی، پروژه های حفاظت از آب و موسسات تحقیقاتی علمی استفاده می شود.

اشیاء تست

• پمپ های گریز از مرکز:تک مرحله ای/چند مرحله ای، افقی/عمودی، پمپ های خط لوله

• پمپ های جابجایی مثبت:پمپ های پیستونی، پمپ های دیافراگمی، پمپ های دنده ای

• پمپ های شرایط خاص:پمپ های شناور، پمپ های موتور کنسرو شده، پمپ های مغناطیسی

موارد بازرسی

1. پارامترهای عملکرد:

   • هد (منحنی H-Q، دقت ±0.5%)

   • توان شفت و راندمان (P-η منحنی، وضوح 0.1%)

   • هد مکش مثبت خالص (NPSHr، ISO 9906 کلاس B)

2. پایداری عملیاتی:

   • شتاب ارتعاش (سه محور X/Y/Z، ≤2.8m/s²@1500rpm)

   • دسی بل نویز (در فاصله 1 متری، ≤85dB برای پمپ 55kW)

3. دوام و ایمنی:

   • نشتی آب بندی (آب بندی مکانیکی ≤5 قطره در دقیقه)

   • افزایش دمای موتور (سیم پیچ استاتور ≤120K، IEC 60034-1)

4. تست های ویژه:

   • سازگاری با محیط های با دمای بالا (150℃ عملکرد مداوم به مدت 24 ساعت)

   • تحمل ذرات (تست شده با آب حاوی ناخالصی های 50$mu$m، سایش ≤0.05mm)

ویژگی های محصول
* تست با دقت بالا و کنترل هوشمند: سنسورهای با دقت بالا و سیستم های اندازه گیری و کنترل هوشمند برای دستیابی به اندازه گیری دقیق پارامترهای کلیدی مانند فشار (±0.2% FS)، جریان (±0.5% FS) و راندمان (±0.5%) استفاده می شود. صفحه نمایش لمسی 12 اینچی از تنظیم طرح تست با یک لمس پشتیبانی می کند و سروو موتور متصل به PLC سرعت را به طور دقیق تنظیم می کند تا از قابلیت اطمینان داده های تست اطمینان حاصل شود.
* قابلیت های تست چند بعدی: علاوه بر تست های عملکردی معمولی (منحنی هد-جریان، منحنی توان شفت-راندمان، حاشیه کاویتاسیون)، از نظارت همزمان بر شاخص هایی مانند ارتعاش (وضوح 0.1m/s²)، نویز (دقت ±1dB)، نشتی آب بندی و افزایش دمای یاتاقان برای ارزیابی جامع پایداری عملکرد پمپ پشتیبانی می کند.
* طراحی انعطاف پذیر و سازگار: فیکسچر با تعویض سریع (رابط فلنج DN50-DN600) با انواع پمپ ها مانند پمپ های افقی، عمودی و شناور سازگار است. سیستم خلاء اختیاری شرایط کاری پمپ های چاه عمیق را شبیه سازی می کند و از تست های رسانه های مختلف مانند آب تمیز، فاضلاب و روغن برای پاسخگویی به نیازهای صنایع مختلف پشتیبانی می کند.
* ردیابی داده ها و مدیریت هوشمند: فضای ذخیره سازی 256 گیگابایتی داخلی، به طور خودکار منحنی ها و گزارش های مختلف تست را تولید می کند، از صادرات USB/Ethernet و تجزیه و تحلیل نرم افزار کامپیوتر میزبان پشتیبانی می کند. نمایش بلادرنگ نمودارهای آماری SPC، علامت گذاری خودکار و هشدار داده های غیرعادی، مطابق با الزامات ردیابی کیفیت ISO 9001.

استانداردهای مرجع بین المللی
تست بنچ پمپ آب فشار قوی WPT-14 به شدت از تعدادی از استانداردهای معتبر بین المللی پیروی می کند تا از دقت و قابلیت کاربرد جهانی نتایج تست اطمینان حاصل شود:
* ISO 9906:2018: تست پذیرش عملکرد هیدرولیکی پمپ ها (بند 5 تست راندمان؛ بند 6 تست NPSH).
* GB/T 3216-2016: تست پذیرش عملکرد هیدرولیکی پمپ های دینامیکی چرخشی سطح 1، 2، 3 (بند 5 تست هد؛ بند 6 محدودیت های ارتعاش و نویز).
* API 610:2010: پمپ های گریز از مرکز برای صنایع نفت، پتروشیمی و گاز طبیعی (بند 9 تست یکپارچگی مکانیکی؛ بند 10 تست عملکرد).
* ANSI/HI 1.6-2019: تست راندمان پمپ (بخش 4 روش محاسبه راندمان؛ بخش 5 عدم قطعیت تست).
* IEC 60034-1:2010: ماشین های الکتریکی دوار قسمت 1: رتبه بندی و عملکرد (بند 7 تست افزایش دما؛ بند 8 تعیین راندمان).

پارامترهای فنی
