جزئیات محصول:
پرداخت:
|
| میزان بازیابی هلیوم: | ٪98٪ | ایستگاه آزمایش: | چرخش برای تست داخلی و خارجی |
|---|---|---|---|
| گاز ردیاب: | نیتروژن و هلیوم | فشار نشت هلیوم: | 1.5MPa |
| رد نکته: | 5.0E-7Pa.m3 / sec. | ||
| برجسته: | ,,helium leak testing |
||

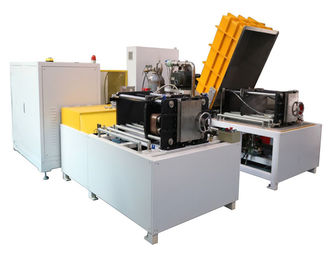

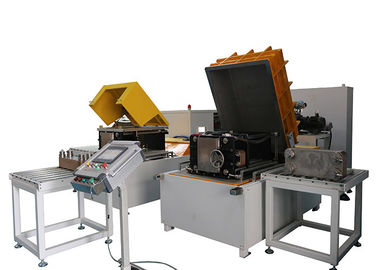

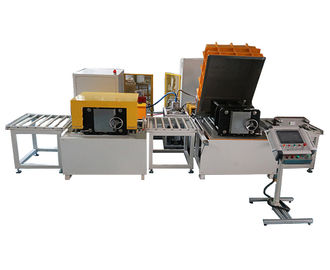

تجهیزات آزمون تست هلیوم مبدل حرارتی خودرو با ساختار دوبلکس
این تجهیزات تست هلیوم برای تشخیص هوای هوای مبدل حرارتی صفحه مناسب است که برای بسیاری از کاربردهای صنعتی مانند صنایع نفت، کاغذ سازی، تولید برق، نساجی، HVAC، متالورژی، شیمی آلی و خودرو مفید است.
اصل و ساختار تجهیزات:
با توجه به اصل تشخیص نشتی هلیوم، با هلیوم به عنوان گاز ردیاب، سیستم می تواند نشت را از طریق پر شدن هلیوم به حفره B مبدل حرارتی صفحه در چرخه کشف نشت داخلی پیدا کند. و در چرخه تشخیص نشتی بیرونی، هلیوم در A و B در همان زمان به منظور تشخیص نشت حفره پر خواهد شد. با استفاده از آشکارساز نشت هلیوم، ما می توانیم به سرعت و دقیق تعیین دقت نشت مبدل های حرارتی صفحه.
این سیستم ساختار دوبلکس را می گیرد، قطعه کار را در ایستگاه آزمایش نشت داخلی قرار می دهد تا ابتدا به تشخیص نشتی داخلی پردازش داده و سپس محصول را به ایستگاه آزمایش نشت بیرونی از طریق خط انتقال انتقال دهد تا تشخیص پردازش را انجام دهد. برای سه قطعه قطعه کار، در طول چرخه آزمون نشت داخلی، سیستم هلیوم را به حفره A برای تشخیص نشت بین A-B و A-C پر می کند. و در طی چرخه تشخیص نشت بیرونی، سیستم می تواند نشتی حفره ها این سیستم با دستگاه بازیابی هلیم همراه است، می تواند هلیم موثر را ذخیره کند.
پارامترهای فنی: (طبق الزامات مشتری سفارشی می شود)
| قطعه کار | صفحات حرارت تبادل |
| ایستگاه آزمایش نشت | دو ایستگاه: یکی برای مقاومت برشی و آزمون نشت داخلی است، دیگری برای آزمون نشت بیرونی است |

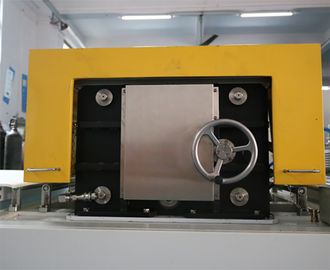

| اندازه اتاق آزمایش | 850 * 750 * 400 میلیمتر می توان یک قطعه بزرگ (620 × 500 * 250 میلی متر) یا 2 قطعه کوچک (320 * 100 * 77mm) نصب کرد. |
| گاز برای آزمون نشت نشت | نیتروژن |
| فشار نیتروژن نشتی | 5.5MPa |
| گاز برای آزمون نشت خوب | هلیم 100٪ |
| فشار هلیم نشت | 5.0MPa |
| نقطه رد | 5.0E-7Pa.m 3 / ثانیه |
| زمان چرخه | 8 ساعت طول می کشد تا 480 قطعه کوچک یا 240 قطعه بزرگ را بررسی کنید |
| میزان بازیابی هلیوم | ≥98٪ |
