نام تجاری:	HongCe
شماره مدل:	HC-PST001
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، L/C
توانایی عرضه:	1 مجموعه در هر 2 ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گوانگدونگ، چین

گواهی:

Calibration Certificate(cost additional)

تعداد ایستگاه ها:

قدرت سروو موتور:

200 وات

دقت موقعیت یابی:

± 0.1 میلی متر

محدوده سکته مغزی:

0-100 میلی متر

سرعت خطی:

50-300 میلی متر بر ثانیه

نرخ چرخه:

30 سیکل در دقیقه

محدوده مقاومت تماس:

0-200.0 mΩ

سطح نویز:

≤65 دسی بل (A)

جزئیات بسته بندی:

جعبه تخته سه لا صادراتی با درج فوم با چگالی بالا، مانع رطوبت آب بندی شده با خلاء، تسمه فولادی تقویت

برجسته کردن:

تستر دوام چرخه IEC60884-1

تستر دوام چرخه شش ایستگاهی

تستر دوام چرخه PLC

توضیحات محصول

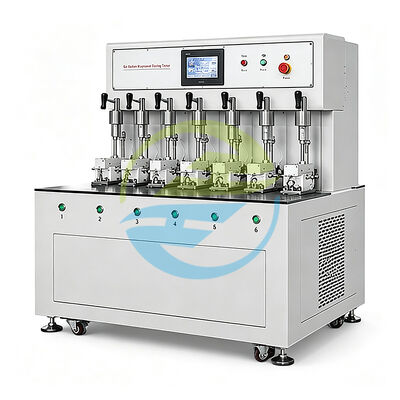

تست کننده دوچرخه سواری مقاومت شش ایستگاهی با PLC

خلاصه ی محصول

سیستم تست چرخه عمر دوام سیگنال های 6 ایستگاه کنترل شده توسط PLC نشان دهنده 15 سال تخصص HongCe در سیستم های تست ایمنی الکتریکی خودکار است.این سیستم آزمایش دقیق طراحی شده است تا تمام الزامات IEC 60884-1 بند 20 (قدرت شکستن) و 21 (کار عادی) را برآورده کند.، IEC 60669-1 بند 19 (کار عادی) و 20 (قدرت ساخت و شکستن) و استانداردهای ملی مربوطه از جمله GB/T 2099.1، VDE 0620-1، BS 1363-1، و EN 60669-1.

معماری محرک سرو موتور AC حلقه بسته سیستم با بازخورد کامل کدگر آن را از تست کننده های مقاومت سطح پایین تر با استفاده از موتورهای مرحله ای حلقه باز متمایز می کند.اطمینان از نتایج آزمایش که در برابر بررسی سازمان صدور گواهینامه مقاومت می کنند.

ویژگی های کلیدی

شش ایستگاه تست مستقل

هر ایستگاه با استقلال کامل کار می کند، طول های مختلف ضربه، سرعت ها، اهداف تعداد چرخه، پارامترهای زمان بندی ON / OFF، و آستانه های تشخیص خرابی را می توان به طور همزمان تنظیم کرد.

کنترل صنعتی PLC

PLC درجه صنعتی با صفحه لمسی رنگ HMI 7 اینچی کنترل تعیین کننده در زمان واقعی را با رابط کاربری بصری و شبیه سازی شده که نیازی به دانش برنامه نویسی ندارد ، فراهم می کند.

درایو سرو با حلقه بسته

موتورهای servo AC 200W با کدگرهای مطلق 17 بیتی (131,072 شمارش در هر چرخش) دقت موقعیت دقیق ± 0.1mm را فراهم می کنند، به طور مداوم در نرخ به روزرسانی 1 kHz تأیید می شود.

لوازم جانبی جهانی تغییر سریع

سیستم فکسچر ماژولار ثبت شده با رابط های اتصال حرکتی امکان تغییر فکسچر بدون ابزار را در کمتر از 2 دقیقه در هر ایستگاه فراهم می کند، سازگار با 15+ فاکتور فرم بین المللی پلاگ / سوکت.

تشخیص کامل خرابی

پنج حالت تشخیص مستقل برای هر ایستگاه: تجاوز مقاومت تماس، بار بیش از حد مکانیکی، نظارت بر تداوم الکتریکی، انحراف موقعیت و تشخیص ناهنجاری سرعت چرخه.

معماری ایمنی چند لایه ای

چهار لایه محافظت مستقل: سپر ایمنی در هر ایستگاه با قفل مغناطیسی، توقف اضطراری مرکزی، حفاظت الکتریکی و سیستم های حفاظت حرارتی.

مشخصات فنی

پارامتر	مشخصات
تعداد ایستگاه های آزمایش	6 ایستگاه، هر کدام به طور مستقل کنترل می شوند
معماری کنترل	PLC صنعتی با صفحه لمسی رنگ HMI TFT 7 اینچی
سیستم محرک (به هر ایستگاه)	موتور سرو 200 وات AC، رمزگذاری مطلق 17 بیتی، پیچ توپ دقیق درجه C5
دقت موقعیت	±0.1mm (به طور مداوم در 1 kHz بررسی می شود)
محدوده ضربه	0-100mm در هر ایستگاه، قابل برنامه ریزی در افزونه های 0.1mm
محدوده سرعت خطی	50 تا 300 میلی متر در ثانیه در هر ایستگاه، قابل برنامه ریزی با افزایش 1 میلی متر در ثانیه
حداکثر سرعت چرخه	30 چرخه در دقیقه (یک چرخه = قرار دادن کامل + خارج کردن)
شمارنده چرخه	شمارنده الکترونیک 6 رقمی (0-999,999 چرخه) با حافظه غیر قابل تغییر
ولتاژ و جریان بار آزمایش	30A/300V AC در هر ایستگاه، تغییر رله حالت جامد
اندازه گیری مقاومت تماس	اندازه گیری کلوین 4 سیم، 1000A DC ± 0.5٪، محدوده 0-200.0 mΩ
ورودی منبع برق	AC 220V ±10٪، 50Hz ±1Hz، تک فاز، حداکثر 2.5 kW
سطح سر و صدا	≤65 dB ((A) در فاصله 1 متر
ابعاد کلی	تقریباً 1800 × 900 × 1700 mm (W × D × H)
وزن خالص	حدود 480 کیلوگرم

استانداردهای بین المللی پشتیبانی شده

استاندارد	بند / مرجع	توضیحات آزمون
IEC 60884-1:2013	بند 20، شکل 16	آزمایش قابلیت شکستن برای پلگ ها و سوکت ها - 50 چرخه کار در ولتاژ 1.1 × نامگذاری شده
IEC 60884-1:2013	بند ۲۱، شکل ۱۶، جدول ۱۸	آزمایش دوام در حالت کار عادی - 5000 چرخه برای ≤16A/250V، 2500 چرخه برای >16A تا 32A
IEC 60669-1:2017	بند 19، شکل 12	کار عادی برای سوئیچ ها - 40،000 چرخه کار (≤16A/250V) ، 20،000 چرخه (>16A)
IEC 60669-1:2017	بند 20، جدول 9-10	ظرفیت ساخت و شکستن سوئیچ ها - 200 چرخه کار در ولتاژ 1.1 × نام تجاری
IEC 61058-1:2016	بند 17	مقاومت مکانیکی برای سوئیچ های دستگاه - بدون بار الکتریکی
GB/T 2099.1-2008	بند 20 و 21	استاندارد ملی چین - قابلیت شکستن و الزامات عملکرد عادی
VDE 0620-1:2021	بند 20 و 21	استاندارد آلمان - الزامات مقاومت، قابلیت شکستن و افزایش دمای
BS 1363-1:2023	بند 19 و 20	استاندارد بریتانیا - الزامات خاص بریتانیا در مورد مقاومت و قابلیت شکستن

مزیت های اصلی تکنولوژی

موقعیت دهی سرو با حلقه بسته با رمزگذاری مطلق

علت اصلی داده های تست مقاومت نادرست را با ارائه تأیید موقعیت مداوم از بین می برد. بر خلاف سیستم های مرحله ای باز که می توانند از دست دادن مرحله را تحت بار های مختلف تجربه کنند،معماری سرو با حلقه بسته تضمین می کند که هر چرخه با پلاگین به طور کامل وارد شده و به درستی قرار داده شده است..

اندازه گیری مقاومت تماس کلوین چهار سیم

قبل از شکست با استفاده از اندازه گیری دقیق 4 سیم کلوین که خطاهای مقاومت انگل را از بین می برد، تخریب تماس را تشخیص می دهد.دقت میلیوم برای تجزیه و تحلیل روند و تشخیص زودهنگام لباس تماس را فراهم می کند.

سیستم تثبیت کنماتیک ماژولار

حداکثر انعطاف پذیری و به حداقل رساندن زمان تغییر با جایگزینی لامپ بدون ابزار در کمتر از 2 دقیقه در هر ایستگاه. تکرار موقعیت را در حدود ± 0.02mm پس از هر تغییر لامپ حفظ می کند.

سازگاری شیء آزمایش

فلک های خانگی و مشابه (همه فاکتورهای فرم بین المللی در ظرفیت مکانیکی)
فاضلاب ثابت (فلاش و سطح نصب شده، پیکربندی تک گان و دو گان)
قطعات قابل حمل سوکت و آداپتورهای چند سوکت
اتصال دستگاه (سیریز IEC 60320: C13/C14، C15/C16، C19/C20، C5/C6، C7/C8)
پلگ و سوکت های صنعتی (IEC 60309-1/-2، 16A و 32A)
سوئیچ های خانگی و تجهیزات الکتریکی ثابت مشابه (IEC 60669-1)
فاضلاب ماشین تراش (BS 4573)
سوکت های هوشمند و سوکت های IoT فعال
سوکت های شارژ USB
پلگ های قابل بازپرداخت و غیر قابل بازپرداخت

کنترل کیفیت تولید

مرحله QC	فعالیت های بازرسی	معیارهای پذیرش
مرحله ۱: مواد دریافتی	بررسی ترکیبات شیمیایی، آزمایش سختی، بررسی ابعاد	ترکیب SUS304 در هر ASTM A240، سختی در حدود ±2 HRC، پایان سطح Ra ≤1.6μm
مرحله ۲: در حال انجام	بازرسی اولین ماده، بررسی ابعاد، بازرسی یکپارچگی جوش	تحمل عناصر گج: ±0.005mm، تحمل اجزای ساختاری: ±0.1mm
مرحله سوم: جمع آوری	بررسی سازگاری مکانیکی، سیم کشی پنل الکتریکی، آزمایش قفل ایمنی	مقاومت عایق ≥100 MΩ، تمام قفل ها کار می کنند، تولید حرارتی غیرطبیعی وجود ندارد
مرحله ۴: آزمایش عملکردی	48 ساعت سوختگی مداوم، تأیید کالیبراسیون، آزمایش سیستم های ایمنی	هیچ نقصی در طول 48 ساعت سوختگی، کالیبراسیون در محدوده تحمل، سر و صدا ≤65 dB (((A)
مرحله پنجم: پیش از حمل	بازرسی بصری نهایی، کامل بودن اسناد، بررسی بسته بندی	هیچ نقص زیبایی، تمام لوازم موجود، بسته بندی سالم بر اساس استانداردها

تعهد خدمات پس از فروش

12 ماه گارانتی کامل:پوشش جامع از جمله قطعات جایگزین، پشتیبانی از تشخیص از راه دور و تعمیرات بازگشت به کارخانه
پشتیبانی فنی رایگان در طول عمر:تعهد دائمی برای اطمینان از عملکرد تجهیزات با کانال های پشتیبانی متعدد
راه اندازی و آموزش در محل:کمک عملی اختیاری برای راه اندازی و صلاحیت اپراتور
سطح خدمات 48 ساعته:تأیید در عرض 24 ساعت، ارزیابی فنی در عرض 48 ساعت
در دسترس بودن قطعات یدکی برای 5 سال:قطعات یدکی حیاتی که حداقل 5 سال در موجودی نگهداری می شوند
کالیبراسیون و گواهینامه مجدد:خدمات کالیبراسیون مجدد کارخانه سالانه، کالیبراسیون در محل و نگهداری انطباق

پرسش های مکرر

هانگچي يه سازنده واقعي با کارخانه خودشه؟

ما داراي و داراي کارخانه توليدي خود در گوانگدونگ، چين هستيم که در آن داراي ماشين سازي سي ان سي، درمان حرارتي، تراشيدگي دقيقمجموعه پنل الکتریکی، و ادغام سیستم نهایی تحت یک سقف.

تفاوت های کلیدی بین محرک سرو موتور و محرک موتور مرحله ای چیست؟

موتورهای سرو در حلقه بسته با بازخورد موقعیت مداوم کار می کنند و از دست دادن مرحله ای که می تواند در سیستم های مرحله باز رخ دهد را از بین می برند.این اطمینان از دقت موقعیت در سراسر سرعت و محدوده بار، برای آزمایشات با نیروهای ورودی متفاوت در طول هزاران چرخه حیاتی است.

آیا این تجهیزات می توانند با سیستم مدیریت اطلاعات آزمایشگاهی ما (LIMS) ادغام شوند؟

بله، تمام ابزارهای کنترل شده توسط PLC دارای رابط های ارتباطی استاندارد از جمله USB 2.0 برای صادرات دستی داده و RS-232 سریال برای انتقال خودکار داده هستند.ماژول های RS-485 (Modbus RTU) و Ethernet (Modbus TCP) اختیاری برای ادغام مستقیم شبکه LIMS در دسترس هستند.

چه نوع تعمیرات روتینی لازم است؟

تمیز کردن هفتگی اجزای خطی، روان کردن ماهانه لگارها، تأیید کالیبراسیون سه ماهه و آزمایش جامع ایمنی الکتریکی سالانه.روش های نگهداری دقیق با عکس های مرحله به مرحله در راهنمای کاربر ارائه شده است..

چگونه می توانم اطمینان حاصل کنم که نتایج آزمایش توسط سازمان های گواهینامه پذیرفته می شود؟

حفظ کالیبراسیون فعلی، تأیید اینکه پیکربندی تجهیزات با الزامات استاندارد مطابقت دارد، ردیابی اندازه گیری مستند، پیروی از روش های تست نوشته شده، حفظ سوابق کامل آزمایش،و در برنامه های آزمون مهارت شرکت می کنند.

اطلاعات تماس

براي پيشنهادات مفصل، مشخصات فني يا الزامات سفارشي، لطفاً به طور مستقيم با تيم مهندسي ما تماس بگيريد.ما قیمت های مستقیم کارخانه و پشتیبانی فنی جامع را ارائه می دهیم.
