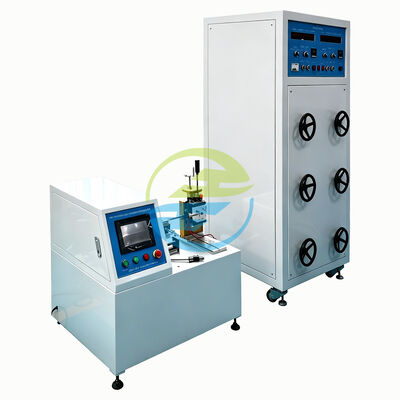

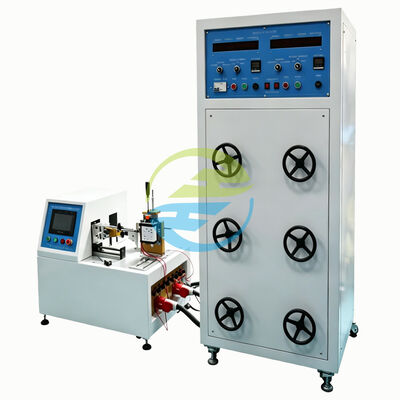

سیستم تست شکستن سوکت سه فاز و عملکرد عادی IEC 60884-1 IEC 60669-1 سیستم تست بار RLC یکپارچه با کنترل همگام PLC

نام تجاری:	HongCe
شماره مدل:	HC9910C+9914C
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، L/C
توانایی عرضه:	1 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گوانگدونگ، چین

گواهی:

Calibration certificate(cost additional)

تعداد ایستگاه ها:

3 ایستگاه، قابل ارتقا تا 6

معماری کنترل:

PLC صنعتی (CPU S7-1200 1214C)

ورودی برق اصلی:

AC 380 ولت ± 10 درصد، 50 هرتز، سه فاز 5 سیم

کابینت بارگیری RLC:

15 کیلوولت آمپر، محدوده PF 0.3-0.98، پایداری 0.02 ±

ولتاژ تست:

0-300 ولت AC، ± 0.5٪ دقت

جریان تست:

0-30A AC، دقت ±1٪

سیستم درایو:

سروو موتور AC، 200 وات، 3000 دور در دقیقه

نرخ چرخه:

1-30 چرخه در دقیقه

جزئیات بسته بندی:

جعبه تخته سه لا صادراتی با درج فوم با چگالی بالا، مانع رطوبت آب بندی شده با خلاء، تسمه فولادی تقویت

برجسته کردن:

سیستم تست سه فاز در حالت عملکرد عادی

سیستم آزمایش عملکرد عادی PLC

توضیحات محصول

سیستم تست ظرفیت قطع و عملکرد عادی پریز برق سه فاز

مرور کلی محصول

سیستم تست ظرفیت قطع و عملکرد عادی HongCe راه حل های جامع تست را برای تولیدکنندگان لوازم جانبی الکتریکی و آزمایشگاه های صدور گواهینامه ارائه می دهد. این پلتفرم یکپارچه، چرخه مکانیکی دقیق را با فناوری داخلی کابینت بار RLC ترکیب می کند که همگی توسط یک PLC صنعتی واحد برای همگام سازی در سطح میکروثانیه بین حرکت مکانیکی و اعمال بار الکتریکی کنترل می شوند.

نوآوری اصلی: معماری کنترل PLC یکپارچه چالش های همگام سازی بین حوزه های مکانیکی و الکتریکی را از بین می برد و از اعمال دقیق بار در حین درگیری و جداسازی کنتاکت اطمینان حاصل می کند - که برای داده های معتبر تست ظرفیت قطع حیاتی است.

ویژگی های کلیدی محصول

کابینت بار RLC یکپارچه: بانک های بار مقاومتی، القایی و خازنی با سوئیچ الکترونیکی با رله های حالت جامد برای عملکرد بی صدا و بدون قوس و تنظیم پیوسته ضریب توان از 0.3 تا 0.98
کنترل PLC یکپارچه: یک PLC صنعتی واحد حرکت موتور سروو، سوئیچینگ بار، نظارت بر ضریب توان و جمع آوری داده ها را با همگام سازی در سطح میکروثانیه مدیریت می کند
سه ایستگاه تست مستقل: قابلیت تست موازی برای انواع مختلف نمونه با درایوهای مکانیکی، بارهای الکتریکی و کانال های اندازه گیری جداگانه
جبران خودکار ضریب توان در زمان واقعی: نظارت مداوم و تنظیم خودکار ضریب توان هدف را در محدوده ±0.02 در طول اجرای تست های طولانی حفظ می کند
محفظه فشار اتمسفر 106 کیلو پاسکال: محفظه مهر و موم شده شرایط تست استاندارد را طبق الزامات بند 20 IEC 60884-1 حفظ می کند
ثبت شکل موج با سرعت بالا: نمونه برداری 1 MS/s با تجزیه و تحلیل خودکار پارامترهای جریان پیک، مدت زمان قوس، انرژی قوس و جهش کنتاکت
سیستم های ایمنی جامع: محفظه های تست قفل شده، مدارهای توقف اضطراری افزونه، حفاظت الکتریکی و نظارت حرارتی
توالی تست چند فاز: تست مبتنی بر دستورالعمل با حداکثر 20 فاز متوالی و انتقال خودکار بین پارامترهای مختلف مکانیکی و الکتریکی
معماری ماژولار: قابل ارتقا به 6 ایستگاه تست با سفت افزار PLC قابل ارتقا و ظرفیت بار

توابع تست

ظرفیت قطع بند 20 IEC 60884-1: 50 چرخه در ولتاژ نامی 1.1 برابر، جریان نامی، cos φ ≥0.6
عملکرد عادی بند 21 IEC 60884-1: 5000 چرخه (≤16A) یا 2500 چرخه (>16A-32A) در ولتاژ و جریان نامی
عملکرد سوئیچ بند 19 IEC 60669-1: 40000 چرخه (≤16A) یا 20000 چرخه (>16A) تحت بار الکتریکی
ظرفیت اتصال/قطع بند 20 IEC 60669-1: 200 چرخه در ولتاژ 1.1 برابر، جریان 1.25 برابر، cos φ 0.3
تست پروفایل بار سفارشی: پارامترهای تعریف شده توسط کاربر برای پروتکل های خاص محصول و تست عمر شتاب یافته
تست متوالی چند استاندارد: توالی های تست زنجیره ای خودکار که چندین استاندارد را پوشش می دهند با نقاط توقف قابل تنظیم

انطباق با استانداردهای بین المللی

استاندارد	بند(ها)	پارامترهای کلیدی تست
IEC 60884-1:2013	بند 20، شکل 16	ظرفیت قطع: 50 چرخه در ولتاژ نامی 1.1 برابر، جریان نامی، cos φ 0.6 در 106 کیلو پاسکال
IEC 60884-1:2013	بند 21، جدول 18	عملکرد عادی: 5000 چرخه (≤16A)، 2500 چرخه (>16A-32A) در پارامترهای نامی
IEC 60669-1:2017	بند 19، شکل 12	عملکرد سوئیچ: 40000 چرخه (≤16A)، 20000 چرخه (>16A) با اتصال در cos φ 0.8، قطع در cos φ 0.6
IEC 60669-1:2017	بند 20، جداول 9-10	ظرفیت اتصال/قطع: 200 چرخه در ولتاژ 1.1 برابر، جریان 1.25 برابر، cos φ 0.3
GB/T 2099.1-2008	بندهای 20، 21	استاندارد ملی چین معادل IEC 60884-1
BS 1363-1:2023	بندهای 19، 20	استاندارد بریتانیا برای دوشاخه/پریزهای 13 آمپر با الزامات استقامت خاص

مشخصات فنی

پارامتر	مشخصات
ایستگاه های تست	3 ایستگاه مستقل، قابل ارتقا به 6
سیستم کنترل	PLC صنعتی (CPU S7-1200 1214C) با صفحه نمایش لمسی HMI 10 اینچی
ورودی برق	AC 380V ±10%، 50Hz، سه فاز، حداکثر 15 کیلو ولت آمپر
کابینت بار RLC	ظرفیت کل 15 کیلو ولت آمپر، محدوده PF 0.3-0.98 با وضوح 0.01
ولتاژ تست	0-300 ولت AC، دقت ±0.5%
جریان تست	0-30 آمپر AC، دقت ±1%
سیستم درایو	موتور سروو AC با انکودر 17 بیتی، کورس 0-100 میلی متر
نرخ چرخه	1-30 چرخه در دقیقه، قابل برنامه ریزی برای هر ایستگاه
ثبت شکل موج	نمونه برداری 1 MS/s، وضوح 12 بیتی، تجزیه و تحلیل خودکار
ابعاد	نیمکت تست: 1600×900×1700 میلی متر، کابینت بار: 800×800×1800 میلی متر
وزن	تقریباً 800 کیلوگرم کل
گواهینامه ها	علامت CE (LVD + EMC)، سیستم مدیریت کیفیت ISO 9001:2015

اشیاء تست سازگار

دوشاخه و پریزهای خانگی: BS 1363 (بریتانیا)، CEE 7/IV Schuko، NEMA 5-15/5-20 (ایالات متحده)، AS/NZS 3112 (استرالیا/نیوزیلند)، GB 1002/2099 (چین)
سوئیچ ها برای تاسیسات خانگی: 1 تا 4 گنگ، تک/دو قطبی، رتبه 10A-45A
دوشاخه و پریزهای صنعتی: IEC 60309-1/-2، 16A/32A، IP44/IP67
کوپلرهای لوازم خانگی: IEC 60320 C13/C14، C15/C16، C19/C20
پریزهای هوشمند و پریزهای مجهز به اینترنت اشیا با سوئیچینگ رله
پریزهای شارژ USB با ورودی برق AC

مزایای فناوری اصلی

سوئیچینگ بانک بار الکترونیکی: معماری رله حالت جامد، سایش کنتاکتور مکانیکی را از بین می برد و عمر بیش از 10 میلیون چرخه را در مقایسه با حدود 100 هزار برای کنتاکتورها فراهم می کند.

جبران خودکار ضریب توان در زمان واقعی: نظارت و تنظیم مداوم دقت ضریب توان ±0.02 را حفظ می کند و انحراف دما را در طول تست های طولانی جبران می کند.

همگام سازی مکانیکی-الکتریکی یکپارچه: یک PLC واحد، اعمال بار را در لحظات دقیق درگیری و جداسازی کنتاکت تضمین می کند.

کارخانه منبع HongCe در مقابل شرکت های بازرگانی

معیار ارزیابی	HongCe — کارخانه منبع	شرکت بازرگانی معمولی
مدل کسب و کار	تولید کننده مستقیم با طراحی، مهندسی و تولید داخلی	واسطه فروش مجدد تجهیزات از کارخانه های ناشناس
قیمت گذاری	قیمت گذاری مستقیم کارخانه با ساختار هزینه شفاف	15-30% افزایش واسطه با انعطاف پذیری محدود تخفیف
پشتیبانی فنی	ارتباط مستقیم مهندس به مهندس با تخصص کاربردی	کارکنان فروش با دانش فنی محدود، وابسته به تامین کنندگان
کنترل کیفیت	فرآیند کنترل کیفیت داخلی پنج مرحله ای با مستندات کامل	متکی بر کنترل کیفیت کارخانه تامین کننده، کیفیت بین محموله ها متفاوت است
خدمات پس از فروش	گارانتی 12 ماهه، پشتیبانی رایگان مادام العمر، گارانتی قطعات یدکی 5 ساله	گارانتی وابسته به تامین کننده، در دسترس بودن قطعات تضمین نمی شود

فرآیند کنترل کیفیت

مرحله کنترل کیفیت	فعالیت های بازرسی	معیارهای پذیرش
مرحله 1: بازرسی مواد	تأیید ترکیب شیمیایی، تست سختی، تأیید ابعاد	ترکیب SUS304 طبق ASTM A240، سختی ±2 HRC، پرداخت سطح Ra ≤1.6 میکرومتر
مرحله 2: بازرسی ماشین کاری	بازرسی اولین قطعه، تأیید ابعاد، بررسی کیفیت رزوه	تلرانس گیج ±0.005 میلی متر، کلاس تناسب رزوه 6H/6g طبق ISO 965
مرحله 3: تأیید مونتاژ	بررسی تناسب مکانیکی، پیوستگی الکتریکی، تست قفل ایمنی	مقاومت عایق ≥100 MΩ، تمام قفل ها فعال، بدون گرمای غیرعادی
مرحله 4: تست عملکردی	48 ساعت سوخت گیری، تأیید کالیبراسیون، تست سیستم ایمنی	تمام توابع به درستی اجرا می شوند، کالیبراسیون در محدوده تلرانس، نویز ≤65 دسی بل(A)
مرحله 5: ممیزی قبل از حمل و نقل	بازرسی بصری نهایی، بررسی مستندات، تأیید بسته بندی	بدون نقص ظاهری، مستندات کامل، بسته بندی مناسب

تجهیزات تست مرتبط

سوالات متداول

آیا HongCe یک تولید کننده واقعی با کارخانه خود است؟

بله، HongCe یک تولید کننده واقعی کارخانه منبع است که کارخانه تولیدی خود را در گوانگدونگ چین اداره می کند. ما ماشین کاری CNC، عملیات حرارتی، سنگ زنی دقیق، مونتاژ الکتریکی و یکپارچه سازی سیستم را در یک مکان انجام می دهیم. ما از بازدید کارخانه (حضوری یا مجازی) برای تأیید قابلیت های تولیدی خود استقبال می کنیم.

آیا HongCe می تواند تجهیزات را برای الزامات خاص سفارشی کند؟

سفارشی سازی یک مزیت اصلی در HongCe است. تیم مهندسی ما می تواند پیکربندی مکانیکی، پارامترهای الکتریکی، سیستم های کنترل، مستندات و چیدمان فیزیکی را برای برآورده کردن استانداردهای ملی خاص یا الزامات تست منحصر به فرد اصلاح کند. جدول زمانی پروژه سفارشی معمولی: 7-15 روز برای بررسی طراحی، 30-45 روز برای تولید نمونه اولیه.

زمان تولید معمول شما چقدر است؟

مدل های استاندارد ظرف 15-25 روز کاری پس از تأیید سفارش ارسال می شوند. تجهیزات سفارشی معمولاً به 30-45 روز کاری نیاز دارند. سفارشات فوری (7-10 روز برای مدل های استاندارد) با هزینه اضافی در دسترس هستند. ارسال در همان روز برای قطعات یدکی فوری از طریق اکسپرس بین المللی در دسترس است.

آیا نصب و آموزش در محل ارائه می دهید؟

ما دو سطح پشتیبانی ارائه می دهیم: سطح 1 - نصب هدایت شده از راه دور (رایگان) با راهنمایی کنفرانس ویدئویی، و سطح 2 - راه اندازی در محل (اختیاری) با نصب عملی، تأیید کالیبراسیون و آموزش اپراتور سفارشی. خدمات در محل معمولاً به 2-5 روز کاری نیاز دارد.

چه پوشش گارانتی ارائه می دهید؟

هر دستگاه شامل گارانتی جامع 12 ماهه است که شامل قطعات جایگزین، پشتیبانی تشخیص از راه دور و تعمیر در کارخانه در صورت لزوم می شود. طرح های گارانتی تمدید شده (24 یا 36 ماهه) در دسترس هستند. ما پشتیبانی فنی رایگان مادام العمر را برای تمام خریداران اصلی ارائه می دهیم.
